Serwis kabli DAC firmy D-net
● Pomoc dotycząca zgodności:D-NET oferuje usługi kompatybilności zapewniające kompatybilność modułów optycznych ze sprzętem wiodących producentów.
● Spersonalizowane usługi:D-NET zapewnia opcje dostosowywania OEM dla swoich produktów. Na życzenie klienta istnieje możliwość zamówienia kolorowych etykiet z logo dostosowanych do jego potrzeb.
● Standardowy okres dostawy:3 dni
● Rozbudowane rozwiązania wysyłkowe:D-NET współpracuje z renomowanymi firmami kurierskimi, takimi jak SF, FedEx, DHL, UPS i innymi, aby zapewnić niezawodne usługi wysyłkowe.
Produkt Cechy
● SFF-8636 ,SFF-8402 , DSFP MSA
● Zgodny z siecią Ethernet IEEE802.3bj i IEEE802.3 cd
● Obsługuje dwuprzewodowy interfejs I2C dla łatwego sterowania
● Obsługuje wymianę podczas pracy
● Niski przesłuch
● Niskie zużycie energii
Aplikacje
● Ethernet 10G/40G/100g/200
● Infin i pasmo SDR, DDR, QDR,FDR,EDR,HDR
● Przełącz router Centrum danych, serwer w chmurze
Zarys rysunek
Okablowanie Diagram
Opis produktów
|
PRZEDMIOT |
WYMÓG |
TEST STAN |
|||||
|
Różnicowy Impedancja |
Kabel Impedancja |
100±5Ω |
Czas narastania 25 szt (20 % - 80 %). |
||||
|
Impedancja karty wiosłowej |
100±10Ω |
||||||
|
Kabel Zakończenie Impedancja |
100±15Ω |
||||||
|
Różnicowy (Wejście/wyjście) Powrót strata SDD11/SDD22 |
Zwrot_strata(f) Większa lub równa16.5-2√f 0.05Mniejsze lub równef﹤4.1 10.66-14log10(f/ 5.5) 4.1Mniejsze lub równefMniejsze lub równe26.5
Gdzie f jest częstotliwością w GHz Strata na powrocie(f) to strata na powrocie przy częstotliwości f
|
10 MHz Mniejsze lub równe f Mniej niż lub równo 26,5 GHz |
|||||
|
Różnica do tryb wspólny (Wejście/wyjście) Powrót strata SCD11/SCD22 |
Zwrot_strata(f) Większa lub równa22-(20/25.78) 0.01Mniejsze lub równef﹤12.89 15-(6/25.78)f 12.89Mniejsze lub równefMniejsze lub równe26.5 Gdzie f jest częstotliwością w GHz Strata_powrotna(f) to różnica strat powrotnych w trybie wspólnym przy częstotliwości f
|
10 MHz Mniejsze lub równe f Mniej niż lub równo 26,5 GHz |
|||||
|
Tryb wspólny do Tryb wspólny (Wejście/wyjście) Powrót strata SCC11/SCC22 |
Strata zwrotu_(f)Większy lub równy 2 dB 0.2Mniejsze lub równefMniejsze lub równe126.5 Gdzie f jest częstotliwością w GHz Strata_powrotna(f) to strata powrotna w trybie wspólnym do straty powrotnej w trybie wspólnym przy częstotliwości f
|
10 MHz Mniejsze lub równe f Mniej niż lub równo 26,5 GHz |
|||||
|
Wstawianie różnicowe Strata (maks. SDD21) |
(Maksymalna różnica strat wtrąceniowych dla TPa do TPb z wyłączeniem uchwytu testowego) Kabel pasywny: -17,16 dB min. przy 13,28 GHz. |
10 MHz Mniejsze lub równe f Mniej niż lub równo 13,28 GHz |
|||||
|
Różnica do tryb wspólny Konwersja Różnica strat Wprowadzenie Strata(SCD21-SDD21) |
Konwersja _strata(f) – IL(f) Większa lub równa 100.01Mniejsze lub równef< 12.89 27-(29/22)f 12.89Mniejsze lub równef﹤15.7 6.3 15.7Mniejsze lub równefMniejsze lub równe26.5
Gdzie f jest częstotliwością w GHz Strata_konwersji (f ) to różnica zespołu kabla w stosunku do straty konwersji w trybie wspólnym IL(f) to tłumienie wtrąceniowe zespołu kabla |
10 MHz Mniejsze lub równe f Mniej niż lub równo 26,5 GHz |
|
|
MDNEXT(wiele przeszkoda przesłuch bliski końca) |
Greater than or equal to 26dB @13.28GHz |
10 MHz Mniejsze lub równe f Mniej niż lub równo 26,5 GHz |
Inne elektryczne Wydajność
|
PRZEDMIOT |
WYMÓG |
STAN TESTOWY |
|
[Niski poziom rezystancji styku] |
Maks. 20 miliomów Od początkowego. |
EIA-364-23:Zastosuj maksymalne napięcie 20 mV I prąd 100 mA. |
|
Rezystancja izolacji |
10Mohm (min.) |
EIA364-21:AC 300 V 1 minuta |
|
[Dielektryk Wytrzymujące napięcie] |
BEZ zakłócających wyładowań. |
EIA-364-20:Przyłóż napięcie 300 VDC na 1 minutę między sąsiednimi zaciskami Oraz między sąsiednimi zaciskami i grunt. |
Środowisko Wydajność
|
PRZEDMIOT |
WYMÓG |
STAN TESTOWY |
|
[Temperatura robocza Zakres] |
0 stopnia do +70 stopnia |
Zakres temperatur pracy kabla. |
|
[Temperatura przechowywania Zakres (w stanie zapakowanym)] |
-40 stopnia do +80 stopnia |
Zakres temperatur przechowywania kabla w stanie zapakowanym. |
|
[Cykl termiczny bez zasilania] |
Brak śladów uszkodzeń fizycznych |
EIA-364-32D, metoda A, -25 do 90°C, 100 cykli, 15 min. mieszka |
|
[Rozpylanie soli] |
48-godzinne rozpylanie soli po powierzchni korozyjnej powłoki mniejszej niż 5%. |
Ocena oddziaływania na środowisko-364-26 |
|
Mieszany gaz płynący |
Po obciążeniu przejść testy elektryczne zgodnie z 3.1. (Tylko dla złącza) |
EIA-364-35 Klasa II, 14 dni. |
|
Temp. Życie |
Brak śladów uszkodzeń fizycznych |
EIA-364-17C z wilgotnością względną, wilgotny upał 90 stopni w temp 85% RH przez 500 godzin, następnie wróć do otoczenia |
|
Gięcie kabla na zimno |
4H, Brak dowodów fizycznych szkoda |
Stan: -20 stopni ±2 stopnie, średnica trzpienia jest 6-krotnością średnicy kabla. |
Mechaniczny I Fizyczny Charakterystyka
|
PRZEDMIOT |
WYMÓG |
STAN TESTOWY |
|
Wibracja |
Przejść testy elektryczne na 3,1 po obciążeniu. |
Zaciśnij i wibruj zgodnie z EIA-364-28E, TC-VII, litera warunku testu – D, 15 minut w osiach X, Y i Z. |
|
Kabel elastyczny |
Brak dowodów fizycznych szkoda |
Kabel elastyczny pod kątem 180 stopni przez 20 cykli (±90 stopni od położenia nominalnego) przy 12 cyklach na minutę przy obciążeniu 1,0 kg przyłożonym do kabla kurtka. Zegnij obszar buta o 90° w każdym kierunku od pionu. Według OOŚ-364-41C |
|
Utrzymanie wtyczki kabla w klatce |
90N Min. Brak dowodów fizycznych szkoda |
Siłę należy przyłożyć osiowo, bez uszkodzenia koszyka. Zgodnie z DSFP MSA wersja 1.0 Pociągnij osłonę kabla na około 1 stopę za wtyczką kablową. Brak uszkodzeń funkcjonalnych wtyczki kabla poniżej 90N. Dla SFF{{0}} Rev 5.0 |
|
Mocowanie kabla we wtyczce |
90N Min. Brak dowodów fizycznych szkoda |
Wtyczka kablowa jest mocowana tak, aby kabel masowy wisiał pionowo. Obciążenie osiowe wynosi 90 N nakładać (stopniowo) na płaszcz kabla i przytrzymywać przez 1 minutę. Według OOŚ-364-38B |
|
Wstrząs mechaniczny |
Przejść testy elektryczne Na 3,1 po obciążeniu. |
Zacisk i wstrząs zgodnie z EIA-364-27B, TC-G, 3 razy w 6 kierunkach, 100 g, 6 ms. |
|
Wkładanie wtyczki kablowej |
Maks. 40N (QSFP56) Maks. 18N (DSFP56) |
Dla SFF8661 wersja 2.1 Zgodnie z DSFP MSA wersja 1.0 |
|
Wyjmowanie wtyczki kablowej |
Maks. 30N (QSFP56) Maks. 12,5 N (DSFP56) |
Przyłóż obciążenie osiowe do zapadki zwalniającej, aby zatyczka zwalniająca. Zgodnie z SFF8661 wersja 2.1 Zgodnie z DSFP MSA wersja 1.0 |
|
Trwałość |
50 cykli, brak dowodów uszkodzenie fizyczne |
EIA-364-09, wykonaj operację podłączania i odłączania cykle: Szybkość łączenia wtyczek i gniazd: 250 razy/godzinę. 50 razy dla modułu QSFP/DSFP (ŁĄCZNIK DO PCB) |
Pakiet diagram
Złącza na obu końcach są zabezpieczone tulejami ochronnymi. Każde złącze jest osobno umieszczone w torbie ESD.
<=2m : 200mm*300mm
>2 m: 300 mm * 400 mm
Często zadawane pytania
1. Jaka jest główna funkcja tego kabla?

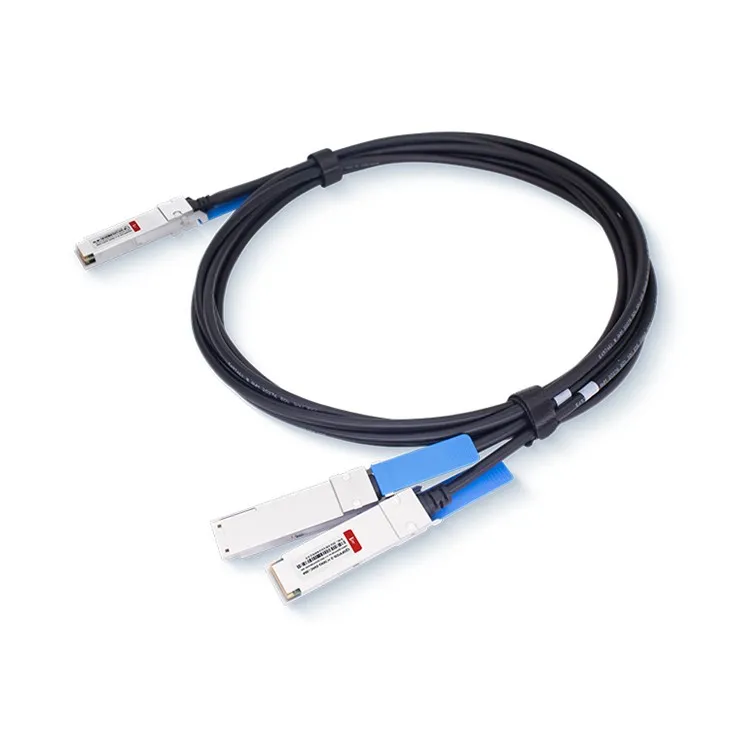

Odp.: Ten kabel służy jako pasywny, bezpośrednio podłączany kabel miedziany (DAC), który dzieli pojedynczy interfejs 200G QSFP56 na dwa interfejsy 100G QSFP56. Został zaprojektowany z myślą o szybkiej łączności na niewielkie odległości w centrach danych.
2. Jaka jest maksymalna prędkość przesyłania danych obsługiwana przez ten kabel?
A2: Ten kabel obsługuje maksymalną szybkość przesyłania danych do 200 Gbit/s, gdy jest używany jako pojedynczy interfejs 200G, lub można go podzielić na dwa interfejsy 100G, każdy obsługujący szybkość transmisji danych do 100Gbit/s.
3. Jakiego rodzaju złącza wykorzystuje ten kabel?
A3: Wykorzystuje złącza QSFP56 na obu końcach, co pozwala na bezproblemową integrację z kompatybilnymi urządzeniami sieciowymi obsługującymi interfejsy QSFP56.
