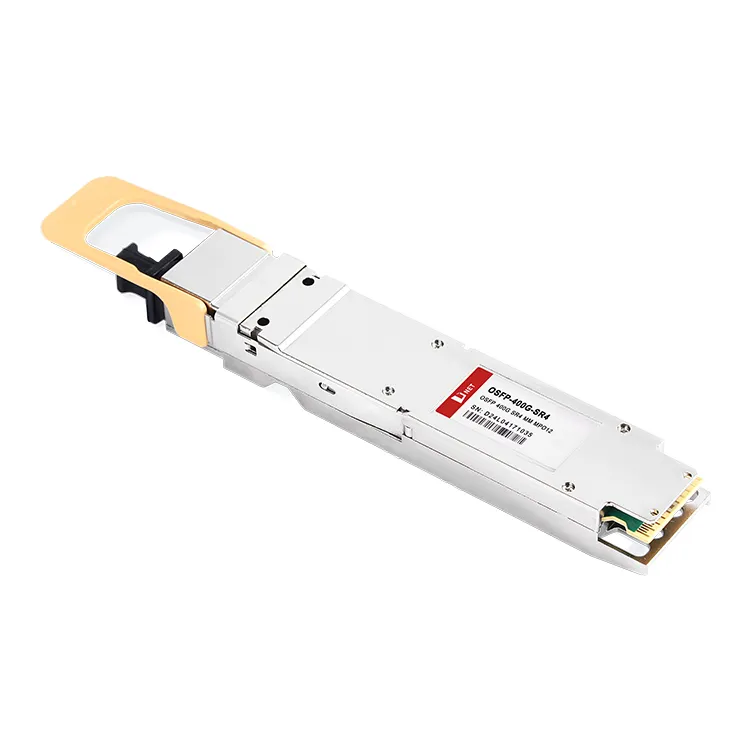

cechy produktu
OSFP szeregowy optyczny Interfejs
●4x100G PAM4 retimed 400GAUI-4 interfejs elektryczny
● Aktywny kabel optyczny
●4-kanałowe matryce VCSEL i 4-kanałowe matryce fotodetektorów PIN
●Maksymalna długość łącza 60 m w przypadku OM3 lub 100 m w przypadku OM4
Zgodność z OSFP MSA
●Format OSFP z możliwością podłączania na gorąco
● Zgodny ze specyfikacją modułu OSFP Rev 5.0
●Zgodny z CMIS 5.2
Wsparcie Protokół
●Zgodny ze standardem IEEE 802.3db
●Zgodny ze standardem IEEE 802.3ck
Niski Pobór energii
●Mniej niż 8 W w zakresie temperatur od 0 do 70 stopni
Aplikacje
● 400GBASE-SR4 400Ethernet
●Centrum danych
Popularne Tagi: 400g osfp sr4 mm mpo12 transceiver optyczny, Chiny 400g osfp sr4 mm mpo12 transceiver optyczny producenci, dostawcy, fabryka, 200G Transceiver dla Internetu szerokopasmowego, 200G Transceiver dla sieci szerokiej strefy, Transceiver 800 g dla łącza szerokopasmowego, 400G Transceiver dla Internetu szerokopasmowego, Transceiver 800G dla sieci zdefiniowanej przez oprogramowanie, 400G Transceiver dla IoT
Maksymalne wartości bezwzględne
|
Parametr |
Symbol |
Min |
Maksymalnie |
Jednostka |
|
Temperatura przechowywania |
Ts |
-40 |
85 |
.C |
|
Temperatura robocza obudowyrata |
Szczyt |
0 |
70 |
.C |
|
Względny Wilgotność (bez kondensacji) |
Prawidłowy |
15 |
85 |
% |
|
Napięcie zasilania |
Vcc |
-0.5 |
3.6 |
V |
|
Próg uszkodzenia odbiornika, wg Uliczka |
PRdmg |
5 |
dBm |
Zalecane warunki pracy
|
Parametr |
Symbol |
Min |
Maksymalnie |
Jednostka |
|
Temperatura roboczaeratura |
Szczyt |
0 |
70 |
.C |
|
Względny Wilgotność (bez kondensacji) |
Prawidłowy |
15 |
85 |
% |
|
Napięcie zasilania |
Vcc |
3.135 |
3.465 |
V |
|
Całkowity Pobór energii |
Komputer |
- |
8 |
W |
|
Prąd zasilania za koniec |
2.55 |
A |
||
|
Fragment Wskaźnik |
BR |
425 |
Gb/s |
|
|
Długość włókna na OM3 Fundusze Funduszy Inwestycyjnych |
60 |
m |
||
|
Długość włókna na OM4 Fundusze Funduszy Inwestycyjnych |
100 |
m |
||
|
I2C Zegar Częstotliwość |
0 |
400 |
kHz |
Uwagi:
1. Przy napięciu zasilania 3,465 V i temperaturze obudowy 70 stopni
Interfejs optyczny nadajnika
|
Parametr |
Symbol |
Min |
Typowy |
Maksymalnie |
Jednostka |
|
|
Szybkość transmisji danych na pas |
DR |
53.125 |
GBd |
|||
|
Format modulacji |
PAM4 |
|||||
|
Długość fali środkowej 1 |
λ |
840 |
860 |
868 |
nm |
|
|
Szerokość widmowa RMS |
σ |
0.6 |
nm |
|||
|
Średnia moc startowa, każdy pas |
Pavg |
-4.6 |
4 |
dBm |
||
|
Moc optyczna OMA, każdy pas, maks. |
POMA |
3.5 |
dBm |
|||
|
OMAzewnętrzny, każdy pas min |
maks. (TECQ, TDECQ)<1.8 dB |
maks. [-2.6 , maks.(TECQ,TECQ) –4.4] |
dBm |
|||
|
1,8 < maks. (TECQ, TDECQ) < 4,4 dB |
||||||
|
Zamknięcie oka nadajnika i dyspersji (TDECQ), każdy pas |
TDECQ |
4.4 |
dB |
|||
|
Zamknięcie oka nadajnika dla PAM4 (TECQ), każdy pas |
TECQ |
4.4 |
dB |
|||
|
Współczynnik wyginięcia |
ER |
2.5 |
dB |
|||
|
Wyjście mocy nadajnika, każdy pas |
2.3 |
dBm |
||||
|
Tolerancja strat odbicia optycznego |
ORLT |
14 |
dB |
|||
|
Moc optyczna dla TX WYŁĄCZONA |
-30 |
dBm |
||||
|
Otoczony strumień b2 |
Większe lub równe 86% przy 19 um Mniejsze lub równe 30% przy 4,5 um |
|||||
Uwagi:
1. Określone w zależności od wydajności użytego lasera.
2. Zmierzone dla włókna typu A1a.2 lub typu A1a.3 lub A1a.4, 50 um, zgodnie z normą IEC 61280-1-4
Odbiornik Interfejs Optyczny
|
Parametr |
Symbol |
Min |
Typowy |
Maksymalnie |
Jednostka |
|
|
Szybkość transmisji danych na pas |
BR |
53.125 |
Gbd |
|||
|
Format modulacji |
PAM4 |
|||||
|
Długość fali środkowej 1 |
λ |
842 |
885 |
948 |
nm |
|
|
Próg uszkodzeń |
5 |
dBm |
||||
|
Średnia moc odbioru, każdy pas |
-6.4 |
4 |
dBm |
|||
|
Odbieranie mocy, każdy pas (OMAouter) |
dBm |
|||||
|
Odbicie odbiornika |
Rr |
dB |
||||
|
Czułość odbiornika, każdy pas1 |
Maksymalny RS=(-4.6, TECQ –6.4) |
dBm |
||||
|
Podkreślona czułość odbiornika, każdy pas |
-2 |
dBm |
||||
|
Recepta LOS |
Zapewniać |
-15 |
dBm |
|||
|
Odwołać |
-7.5 |
dBm |
||||
|
Histereza |
0.5 |
5 |
dB |
|||
Uwagi:
1. Czułość odbiornika ma charakter informacyjny i jest zdefiniowana dla nadajnika o wartości TECQ. Zmierzona sygnałem testu zgodności w punkcie TP3 dla BER=2.4E-4 przed korektą FEC.
Informacje dotyczące zamawiania
|
Numer części |
Opis |
|
OSFP-400G-SR4 |
400G OSFP SR4, MPO12, 100m, 850nm, MMF |
Często zadawane pytania
P: Jakiego rodzaju złączy używa 400G OSFP SR4?
P: Jakie prędkości transmisji danych obsługuje 400G OSFP SR4?
