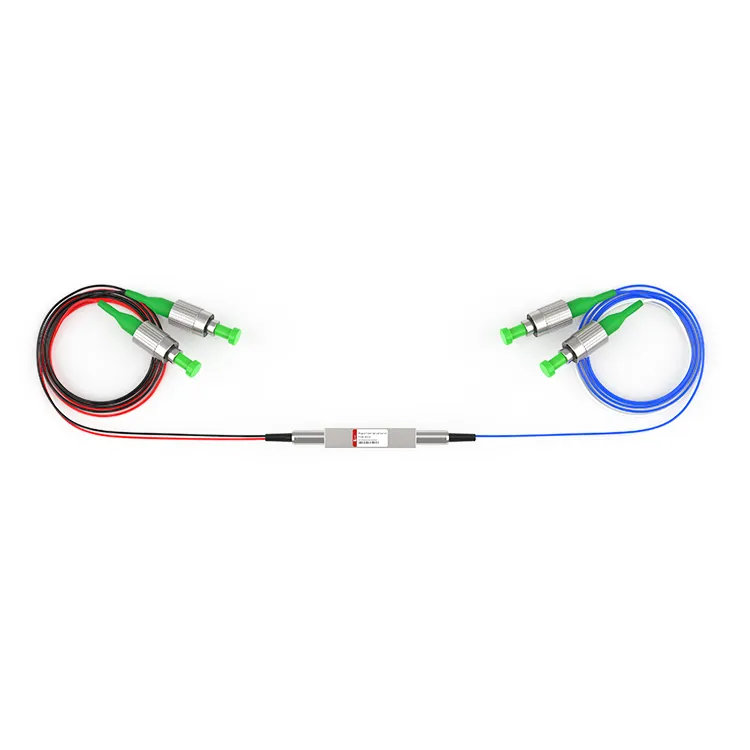

Przełącznik magneto-optyczny M2x2

Przełącznik magneto-optyczny M2x2
Przełącznik magnetooptyczny M2X2 ma konfigurację niemechaniczną i jest aktywowany przez elektryczne sygnały sterujące. Przełącznik ma niską stratę wstawiania i mniejszą niż 1,2 dB, co zapewnia jakość transmisji i stabilność sygnału optycznego oraz poprawia wydajność systemu komunikacji optycznej.

Wyślij zapytanie

Opis

Parametry techniczne

Szczegóły Produktu

Przełącznik magnetooptyczny jest szeroko stosowany w sprzęcie lotniczym, systemach monitorowania i wykrywania, z niezwykle stabilnym trybem blokowania i wysoką niezawodnością. D-NET to fabryka specjalizująca się w badaniach i rozwoju, produkcji i sprzedaży sprzętu i urządzeń do komunikacji światłowodowej, która może świadczyć usługi OEM, a przełączniki magnetooptyczne mogą obsługiwać produkcję dostosowaną do potrzeb klienta.

Popularne Tagi: m2x2 przełącznik magneto-optyczny, Chiny m2x2 przełącznik magneto-optyczny producenci, dostawcy, fabryka

Dane techniczne

Parametry	Jednostka	Specyfikacje
Zakres długości fali	nm	1520 ~ 1580
Długość fali testowej	nm	1550
Strata wstawiania^{1, 2}	dB	Mniejsze lub równe 1,2
TDL	dB	Mniejsze lub równe 0.30
PDL	dB	Mniejsze lub równe 0.20
Strata zwrotu	dB	Większe lub równe 50
Przesłuch	dB	Dwukierunkowy Większy lub równy 20
Przesłuch	dB	Jednokierunkowy Większy lub równy 35
Powtarzalność	dB	Mniejsze lub równe ±0.01
Czas przełączania	nas	Mniejsze lub równe 100
Czas trwania impulsu	nas	Większe lub równe 200
Trwałość	Cykle	Większe lub równe 10 miliardom
Typ przełącznika	Nie dotyczy	Zatrzaskiwanie
Prąd roboczy	mama	Mniejsze lub równe 200
Maksymalna moc optyczna	mW	Mniej niż lub równo 500
temperatura robocza	stopień	-5 ~ +70
Temperatura przechowywania	stopień	-40 ~ +85
Wymiar	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Notatka
1. Przeprowadzić test w temperaturze pokojowej i postępować zgodnie ze standardową procedurą operacyjną.
2. Z wyłączeniem złączy, 0.2 dB dla złączy jednoparowych.

Wymiary mechaniczne (jednostka: mm)

Napęd elektryczny

Schemat funkcjonalny

Informacje dotyczące zamawiania

FSW-M2x2-□-□-□-□-□-□-□

- □

Typ przełącznika

Typ włókna

Napięcie

Długość fali

RuraTyp

Błonnik Długość

Złącze

B: Dwukierunkowy

U: Jednokierunkowy

SM: SM, 9/125

X: Inni

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Inni

250: 250um

900: 900um

X: Inni

05: 0,5m±5cm

10: 1,0m±5cm

X: Inni

OO: Brak

FC: FC/PC

FA: FC/APC

SC: SC/PC

Południowa Afryka: SC/APC

LC: LC/PC

X: Inni

Często zadawane pytania

P: Jaka jest różnica pomiędzy przełącznikiem magnetooptycznym M2X2 a innymi przełącznikami optycznymi?

A: Przełącznik magnetooptyczny wykorzystuje pole magnetyczne do regulacji przełączania ścieżki optycznej. Zasada działania i wydajność różnią się od innych typów przełączników optycznych, takich jak przełączniki mechaniczne lub elektrooptyczne.

P: Czy przełącznik magnetooptyczny M2X2 obsługuje pracę w wielu trybach?

A: Przełączniki magnetooptyczne 2X2 zazwyczaj obsługują pracę w wielu trybach, są odpowiednie do różnych wymagań transmisji światłowodowej. Przełączniki magnetooptyczne D-NET mogą obsługiwać personalizację.
