Opis

Parametry techniczne

Cechy

● Obsługuje aplikacje 100GBASE-SR4/EDR

● Zgodny ze specyfikacjami QSFP28 Electrical MSA SFF-8636

● Możliwość wieloszybkościowego transferu danych do 25,78125 Gb/s

● Działa z pojedynczym zasilaniem +3.3V

● Charakteryzuje się niskim zużyciem energii

● Kable z certyfikatem UL dostępne jako opcja

● Zakres temperatur obudowy operacyjnej do użytku komercyjnego: od 0 stopni do +70 stopni

● Zgodny ze standardami RoHS 6/6

Aplikacje

● Obsługuje 100GBASE-SR4 z szybkością transmisji danych 25,78125 Gb/s na linię

● Kompatybilny z InfiniBand QDR i EDR

● Obsługuje inne technologie łączy optycznych

Rysunek konturowy

QSFP28 powiedział:	L	L1	L2	L3	L4	W	W1	W2	H	H1	H2	H3	H4	H5	H6
Maks	72.2	-	128	4.35	61.4	18.45	-	6.2	8.6	12.4	5.35	2.5	1.6	2.0	-
Typ	72.0	-	-	4.20	61.2	18.35	-	-	8.5	12.2	5.2	2.3	1.5	1.8	6.55
Min	68.8	16.5	124	4.05	61.0	18.25	2.2	5.8	8.4	12.0	5.05	2.1	1.3	1.6	-

Elektryczny Wydajność

Absolutne maksymalne oceny:

Parametr	Symbol	Min.	Typowy	Maks.	Jednostka	Notatki
Napięcie zasilania	Vcc powiedział:₃	-0.5	-	+3.6	V
Temperatura przechowywania	T_s	-10	-	+70	stopień
Wilgotność robocza	PRAWA	+5	-	+85	%	1

Zalecane warunki pracy:

Parametr	Symbol	Min.	Typowy	Maks.	Jednostka	Notatki
Temperatura obudowy operacyjnej	T_C	0	-	+70	stopień
Napięcie zasilania	Vcc powiedział:	3.14	3.3	3.47	V
Rozpraszanie mocy	Pd	-	-	2.5	W	1
Szybkość transmisji	BR	10.3125	25.78125	-	Gb/s

Charakterystyka elektryczna:

Parametr		Symbol	Min.	Typ.	Maks.	Jednostki	Notatki
ModSel	Wybierz moduł	TOM	0	-	0.8	V
	Moduł Odznacz	VOH (Język Obcy)	2.5	-	Wirtualna karta kredytowa	V

Tryb LPM	Tryb niskiego zużycia energii	WIL	0	-	0.8	V
	Normalna praca	VIH	2.5	-	V_DW+0.3	V
ResetujL	Nastawić	WIL	0	-	0.8	V
	Normalna praca	VIH	2.5	-	V_DW+0.3	V
ModPrsL	Normalna praca	TOM	0	-	0.4	V
MiędzynarodowyL	Przerywać	TOM	0	-	0.4	V
	Normalna praca	Głos H	2.4	-	Wirtualna karta kredytowa	V
Charakterystyka przetwornika elektrycznego
Różnicowa zmiana danych wejściowych		Vout	200	-	1600	Mv
Wyjściowa impedancja różnicowa		Z_D	90	100	110	Ω
Charakterystyka odbiornika elektrycznego
Różnicowe wahanie wyjściowe danych		Vin, PP	200	-	800	mV_PP
Bitowa stopa błędów		BER			E-12		1
Impedancja różnicowa wejścia		ZIN (Międzynarodowa Organizacja T	90	100	110	Ω

Remake:1 prbs2^31-1@25.78125Gbps

Opis produktów

Złącze Rozwałkować:

Opis pinu

Szpilka	Symbol	Nazwa/Opis	Notatki
1	GND	Grunt	1
2	Tx2n (Sieć Tx2n)	Odwrócone wejście danych nadajnika
3	Tx2p (Kanał Tx2p)	Nieodwrócone wejście danych nadajnika
4	GND	Grunt	1
5	Tx4n (Sieć Tx4n)	Odwrócone wejście danych nadajnika
6	Wysłanie 4p	Nieodwrócone wejście danych nadajnika
7	GND	Grunt	1
8	ModSel	Wybierz moduł
9	ResetujL	Reset modułu
10	Vcc Rx	+3Odbiornik z zasilaczem 3 V
11	SCL (Język SCL)	2-zegar interfejsu szeregowego przewodowego
12	SDA	2-dane przewodowego interfejsu szeregowego
13	GND	Grunt	1
14	Rx3p	Nieodwrócone wyjście danych odbiornika
15	Wx3n	Odwrócone wyjście danych odbiornika
16	GND	Grunt	1
17	Rx1p	Nieodwrócone wyjście danych odbiornika
18	Rx1n	Odwrócone wyjście danych odbiornika
19	GND	Grunt	1
20	GND	Grunt	1
21	Kanał Rx2n	Odwrócone wyjście danych odbiornika
22	Rx2p (Kanał Rx2p)	Nieodwrócone wyjście danych odbiornika
23	GND	Grunt	1
24	Odbiornik Rx4n	Odwrócone wyjście danych odbiornika
25	Rx4p	Nieodwrócone wyjście danych odbiornika
26	GND	Grunt	1

27	ModPrsL	Moduł obecny
28	MiędzynarodowyL	Przerywać
29	Vcc Tx	+3.Nadajnik zasilania 3V
30	Vcc1 powiedział:	+3Zasilanie 3 V
31	Tryb LPM	Tryb niskiego zużycia energii
32	GND	Grunt	1
33	Tx3p (Kanał Tx3p)	Nieodwrócone wejście danych nadajnika
34	Tx3n (Sieć Tx3n)	Odwrócone wejście danych nadajnika
35	GND	Grunt	1
36	Tx1p (Kanał Tx1p)	Nieodwrócone wejście danych nadajnika
37	Tx1n (Sieć Tx1n)	Odwrócone wejście danych nadajnika
38	GND	Grunt	1

Przeróbka: 1 Masa obwodu i masa obudowy są wewnętrznie oddzielone

Często zadawane pytania

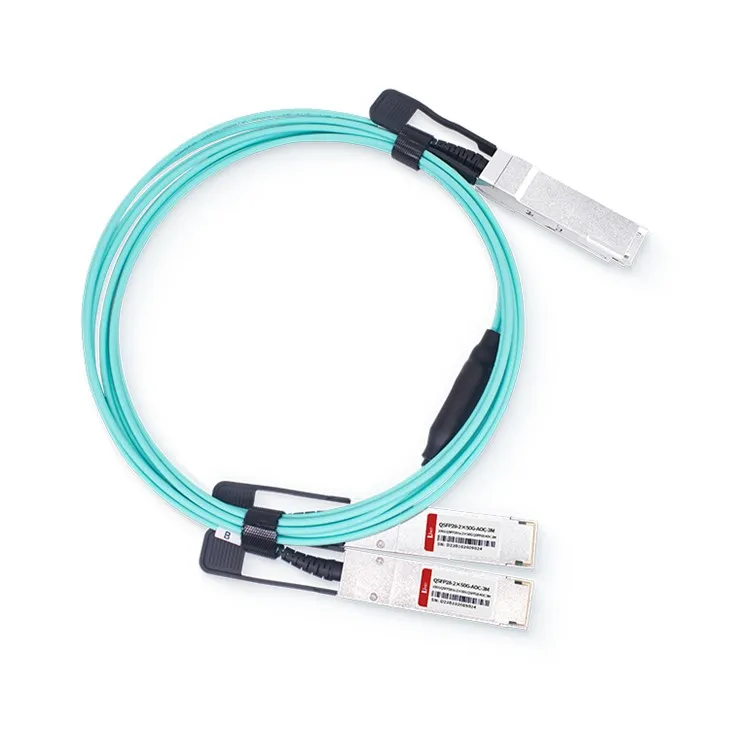

1. Co to jest aktywny kabel optyczny 100G QSFP28 AOC?

Odp.: Aktywny kabel optyczny 100G QSFP28 AOC to wysokowydajny kabel do transmisji danych, który wykorzystuje światłowód jako medium transmisyjne i zawiera aktywne komponenty elektroniczne, takie jak lasery i fotodiody. Obsługuje szybkości transmisji danych do 100 Gb/s i jest przeznaczony do zastosowań w zakresie wielokanałowej transmisji danych i połączeń wzajemnych krótkiego zasięgu.

2. Czy aktywnego kabla optycznego 100G QSFP28 AOC można używać w środowiskach zewnętrznych?

Odp.: Chociaż aktywne kable optyczne 100G QSFP28 AOC są przeznaczone do użytku w pomieszczeniach, można ich używać w środowiskach zewnętrznych z dodatkowym zabezpieczeniem, takim jak obudowy lub systemy kanałów kablowych. Należy jednak pamiętać, że środowiska zewnętrzne mogą wiązać się z dodatkowymi wyzwaniami, takimi jak ekstremalne temperatury oraz narażenie na wilgoć i brud, które mogą mieć wpływ na wydajność i niezawodność kabla.

3. Jaka jest długość fali sygnału używana w aktywnych kablach optycznych 100G QSFP28 AOC?

Odp.: Długość fali sygnału stosowana w aktywnych kablach optycznych 100G QSFP28 AOC wynosi zazwyczaj 850 nm i jest odpowiednia dla transmisji światłowodowej wielomodowej krótkiego zasięgu (MMF).
