Opis

Parametry techniczne

Cechy

● Robocza szybkość transmisji danych do 25,78 Gb/s
● Odległość transmisji do 10 km
● Fotodioda pinowa o wysokiej czułości i TIA
● Złącze dupleksowe LC
● Złącze 20-pinowe z możliwością podłączenia podczas pracy
● Niskie zużycie energii<1 W
● -20 do 70 stopni w szerokim zakresie temperatur
● Pojedynczy zasilacz +3.3V±5%.
● Zgodny z SFF-8472
● W pełni zgodny z dyrektywą RoHS

Szczegóły produktu

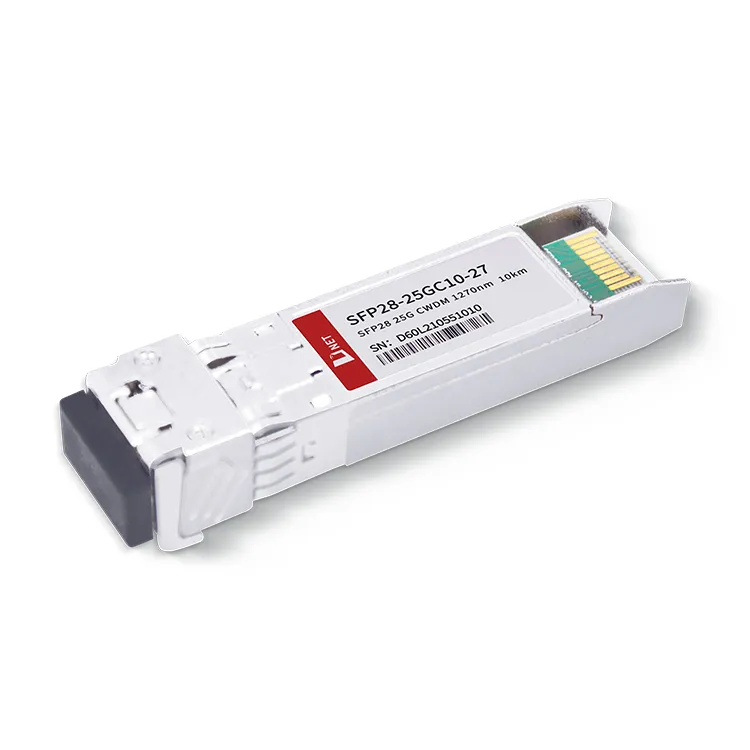

Moduł 25G CWDM 1270nm 10KM firmy D-net wykorzystuje laser CWDM DML i odbiornik PIN. Zarówno kanał odbiorczy, jak i transmisyjny zawierają wbudowany obwód CDR obsługujący maksymalną prędkość do 25,78 Gb/s. Kolorowy transceiver optyczny 25G 1270nm 10KM został zaprojektowany z myślą o oszczędzaniu zasobów światłowodowych, skutecznie zmniejszając w ten sposób ogólne koszty operacyjne dostawców usług. Moduł 25G 1270nm 10KM jest zgodny ze standardami SFF-8472 i RoHS. Moduł nadawczo-odbiorczy 25G SFP28 CWDM 10KM znajduje szerokie zastosowanie w wzajemnych połączeniach centrów danych, optycznych sieciach transmisyjnych operatora komunikacyjnego, bezprzewodowych sieciach dosyłowych stacji bazowych i scenariuszach Ethernetu dla przedsiębiorstw.

Popularne Tagi: Moduł nadawczo-odbiorczy SFP28 CWDM 1270nm, Chiny Producenci, dostawcy, fabryka modułu nadawczo-odbiorczego SFP28 CWDM 1270nm

Absolutne maksymalne oceny

Parametr	Symbol	Jednostka	Min	Maks
Zakres temperatur przechowywania	Ts	^oC	-40	85
Wilgotność względna	PRAWA	%	0	95
Maksymalne napięcie zasilania	Vcc3	V	-0.5	4.0

Zalecane warunki pracy

Parametr	Symbol	Jednostka	Min	Typ	Maks
Zakres temperatur obudowy operacyjnej	Tc	^oC	-20		70
Napięcie zasilania	Vcc	V	3.14	3.3	3.46
Szybkość transmisji	BR	Gb/s		25.78
Bitowy współczynnik błędów	BER				5*10^-5
Maksymalna obsługiwana długość łącza	L	km			10

Definicja portów elektrycznych

Parametr	Symbol	Jednostka	Min	Typ	Maks	Notatka
Napięcie zasilania	V_DW	V	3.14	3.3	3.46
Zużycie energii	P	Mw			1000
Nadajnik
Impedancja różnicowa wejścia	R_W	Ω		100
Jednostronne wahadłowe wprowadzanie danych	V_W	mVp-p	90		450
Napięcie wyłączające transmisję	V_DIS	V	2		V_{Host CCHOST}
Napięcie umożliwiające transmisję	V_PL	V	V_EE		V_EE+0.8
Napięcie stwierdzające usterkę transmisji	V_FA	V	2		V_{Host CCHOST}
Napięcie odblokowujące błąd transmisji	V_FDA	V	V_EE		V_EE+0.4
Odbiornik
Swing wyjścia danych z pojedynczą końcówką	V_OD	mVp-p	200		450
Błąd LOS	V_LOSFT	V	2		V_{Host CCHOST}
LOS Normalny	V_LOSNR	V	V_EE		V_EE+0.4

Charakterystyka optyczna

(Tc=0 do 70 oC i Vcc= 3,14 do 3,46 V)

Parametr	Symbol	Jednostka	Min	Typ	Maks	Notatka
Nominalna długość fali	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Dryft długości fali	Δλ	Nm	-6.5		+6.5
Średnia moc wyjściowa	Paw	Dbm	-3		2
Szerokość widmowa (-20dB)	s	Nm			1
Współczynnik wymierania	Ostry dyżur	Db	3.5
Współczynnik tłumienia trybu bocznego	Wiadomości SMSR	Db	30
Średnia moc startowa wyłączonego nadajnika	POFF (Ściągnięcie	Dbm			-30
Względna intensywność hałasu	RIN	dB/Hz			-128
Środkowa długość fali	λC	Nm	1260		1620
Czułość odbiornika (OMA)	RSENSE (Zmysł Systemu	Dbm			-11.3	1
Przeciążenie odbiornika (OMA)	Pmaks	Dbm	2.2
Strata sygnału optycznego		Db			-26
Twierdzenie LOS	LOSA	Dbm	-30
LOS Cofnij potwierdzenie LOS	STRATY	Dbm			-17
Histereza LOS		Db	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 i BER lepsze lub równe 5E-5;

Informacje o zamawianiu

Numer części	Opis
SFP28-25GC10-27	Transceiver optyczny LC 25G CWDM 1270nm 10KM

Często zadawane pytania

1. Co to jest port 25G SFP28?

Odp.: Port SFP28 w D-NET jest przeznaczony dla portu o szybkości 25G o rozmiarze podobnym do portu 10G SFP+.

2. Czy SFP28 to Ethernet?

Odp.: Ethernet SFP28 jest przeznaczony dla klientów wdrażających technologię 25GbE. Moduł SFP28 oparty na pakiecie SFP+ obsługuje standard Ethernet 25G. Wsteczna kompatybilność z 10GbE zapewnia naturalną ścieżkę migracji dla klientów potrzebujących większej przepustowości.
