Cechy produktu
●Obsługuje przepływność do 25,78 Gb/s
● Posiada obudowę SFP+ z możliwością podłączenia podczas pracy
●Wyposażony w laser DFB 1310nm i fotodiodę PIN, umożliwiający transmisję na odległość do 10 km przez SMF
●Zgodny ze specyfikacjami SFP+ MSA i SFF-8472, wyposażony w podwójne gniazdo LC
● Zgodny z dyrektywą RoHS
●Działa z pojedynczym zasilaczem +3.3 V
●Obejmuje cyfrowe monitorowanie diagnostyczne w czasie rzeczywistym
●Zakres temperatury obudowy operacyjnej: standardowy stopień od 0 do +70 stopnia
Aplikacje
● 25GBASE-LR
Szczegóły produktu

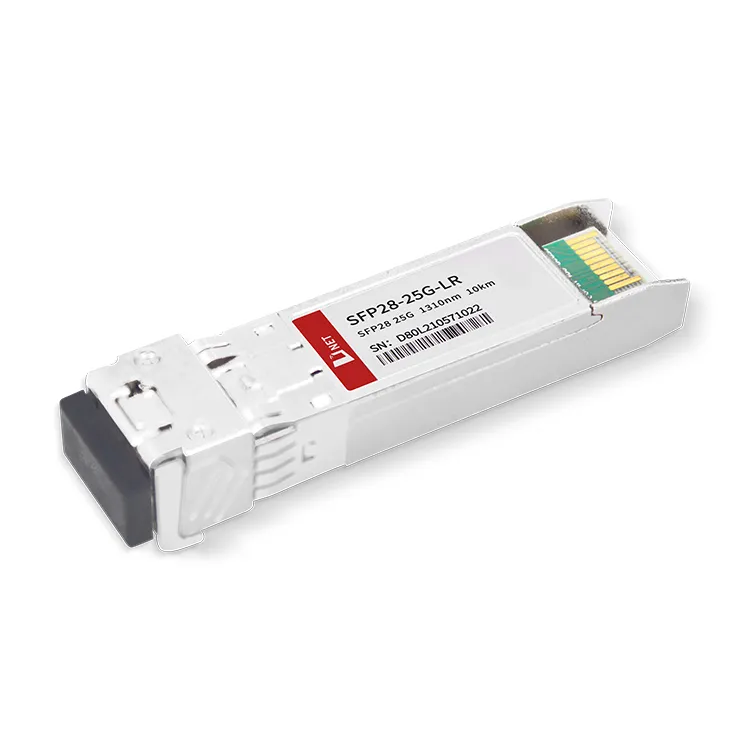

Transceivery SFP28 to wydajne, ekonomiczne moduły zdolne do obsługi szybkości transmisji danych 25,78 Gb/s i umożliwiające transmisję na odległość 10 km za pośrednictwem światłowodu jednomodowego (SMF).
Transceivery te składają się z trzech kluczowych komponentów: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU. Wszystkie moduły spełniają standardy bezpieczeństwa lasera klasy I.
Popularne Tagi: Moduł nadawczo-odbiorczy SFP28 25G LR 10KM, Chiny SFP28 25G LR 10KM moduł nadawczo-odbiorczy producenci, dostawcy, fabryka, kabel do sygnalizacji różnicowej, Transceiver optyczny do komunikacji, Optyczny transceiver do zakończenia, Transceiver SFP dla standardów SFF-8648, Breakout Cable odtwarzacza muzyki, kabel Blu-ray Cable typu odtwarzacza Blu-ray
Absolutne maksymalne oceny
|
Parametr |
Symbol |
Min |
Maks |
Jednostka |
|
Napięcie zasilania |
Vcc |
-0.5 |
4 |
V |
|
Temperatura przechowywania |
Ts |
-40 |
+85 |
stopień |
|
Wilgotność robocza |
- |
5 |
85 |
% |
Zalecane warunki pracy
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
|
Temperatura obudowy operacyjnej |
Tc |
0 |
+70 |
stopień |
|
|
Napięcie zasilania |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Prąd zasilania |
Icc |
400 |
mama |
||
|
Szybkość transmisji danych |
25.78 |
Gb/s |
Charakterystyka optyczna i elektryczna
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
Notatki |
||
|
Nadajnik |
||||||||
|
Środkowa długość fali |
λc |
1270 |
1310 |
1350 |
nm |
|||
|
Szerokość widmowa (-20dB) |
Δλ |
1 |
nm |
|||||
|
Współczynnik tłumienia trybu bocznego |
SMSR |
30 |
- |
dB |
||||
|
Średnia moc wyjściowa |
Pna zewnątrz |
-6 |
2 |
dBm |
1 |
|||
|
Współczynnik wymierania |
Ostry dyżur |
3.5 |
dB |
|||||
|
Różnica wahań wejścia danych |
VW |
180 |
850 |
mV |
2 |
|||
|
Impedancja różnicowa wejścia |
ZW |
90 |
100 |
110 |
Ω |
|||
|
TX Wyłącz |
Wyłączyć |
2.0 |
Vcc |
V |
||||
|
Włączać |
0 |
0.8 |
V |
|||||
|
Błąd TX |
Wada |
2.0 |
Vcc |
V |
||||
|
Normalna |
0 |
0.8 |
V |
|||||
|
Odbiornik |
||||||||
|
Środkowa długość fali |
λc |
1260 |
1600 |
nm |
||||
|
Czułość odbiornika |
-13.3 |
dBm |
3,4 |
|||||
|
Przeciążenie odbiornika |
2 |
dBm |
3,4 |
|||||
|
LOS cofnij potwierdzenie |
LOSD |
-15 |
dBm |
|||||
|
Twierdzenie LOS |
LOSA |
-30 |
dBm |
|||||
|
Histereza LOS |
0.5 |
dB |
||||||
|
Różnica wahań sygnału wyjściowego danych |
Vna zewnątrz |
300 |
900 |
mV |
5 |
|||
|
LOS |
Wysoki |
2.0 |
Vcc |
V |
||||
|
Niski |
0.8 |
V |
||||||
Uwagi:
1. Moc optyczna zostaje uruchomiona w SMF.
2. Wejście PECL, wewnętrznie sprzężone prądem zmiennym i zakończone.
3. Zmierzono za pomocą wzorca testowego PRBS 231-1 przy 25,78 Gps, BER mniejszy lub równy 5×10-5.
4. Zmierzono za pomocą wzorca testowego PRBS 231-1 przy 10,3125 Gps, BER mniejszy lub równy 1×10-12.
Bity 110.3 i bity 118.3 kontrolują tryby blokowania wewnętrznego retimera lub CDR, wartość domyślna to „1”.
5. Wewnętrznie sprzężony prądem zmiennym.
|
Bit 110,3 A2h |
Bit 118,3 A2h |
Szybkość transmisji danych RX |
Szybkość transmisji danych TX |
Stan RX CDR |
Stan TX CDR |
|
Wysoki/1 |
Wysoki/1 |
24.33G/25.78G |
24.33G/25.78G |
Wybór CDR |
Wybór CDR |
|
Wysoki/1 |
Niski/0 |
24.33G/25.78G |
9.95G/10.31G |
Wybór CDR |
Obejście CDR |
|
Niski/0 |
Wysoki/1 |
9.95G/10.31G |
24.33G/25.78G |
Obejście CDR |
Wybór CDR |
|
Niski/0 |
Niski/0 |
9.95G/10.31G |
9.95G/10.31G |
Obejście CDR |
Obejście CDR |
Informacje o zamawianiu
|
Numer części |
Opis |
|
SFP28-25G-LR |
Transceiver SFP28 25 Gb/s, tryb pojedynczy, zasięg 10 km |
Często zadawane pytania
1. Czy możesz umieścić SFP+ w porcie SFP28?
Odp.: Tak, ale po podłączeniu do transceivera SFP+ ten port może obsługiwać tylko prędkość Internetu do 10 Gb/s.
2. Co to jest QSFP28 i SFP28?
Odp.: Oba mają różne rozmiary i standardy protokołów. Moduł SFP28 definiuje się jako obsługujący szybkość transmisji pojedynczego pojazdu wynoszącą 25 GB, a QSFP28 obsługuje cztery kanały 25 Gbit/s z całkowitą szybkością transmisji danych wynoszącą 100 G
3. Jaka prędkość jest obsługiwana przez SFP28?
Odp.: Moduł optyczny SFP 28 zapewnia szybkość transmisji 25 Gb/s przy użyciu złącza LC.
