Usługa modułu optycznego modułu nadawczo-odbiorczego D-net
----
●Czas trwania gwarancji: Ciesz się trzyletnią gwarancją na swój zakup.
●Zapewnienie kompatybilności: Specjalizacja D-NET obejmuje usługi kompatybilności, zapewniając bezproblemową integrację naszych modułów optycznych ze sprzętem wiodących producentów.
●Dopasowane do Twoich potrzeb: Personalizacja jest kluczem do D-NET. Oferujemy personalizację OEM, a jeśli chcesz, możesz spersonalizować swoje produkty za pomocą kolorowych etykiet z logo.
●Szybka dostawa: Oczekuj szybkiej obsługi z ogólnym czasem dostawy wynoszącym zaledwie 3 dni.
●Doskonałość kurierska: Zaufaj naszym niezawodnym i wysokiej jakości partnerom kurierskim, w tym SF, FedEx, DHL, UPS i innym, w celu uzyskania kompleksowych rozwiązań wysyłkowych.
Cechy
● Możliwość podłączenia podczas pracy
● Nadajnik CWDM EML 147 nm, fotodetektor APD
● Odległość transmisji wynosi do 80 km poprzez połączenie SMF
● 2-Interfejs przewodowy do specyfikacji zarządzania zgodny z cyfrowym interfejsem monitorowania diagnostycznego SFF 8472
● Zgodny z dyrektywą RoHS
Aplikacje
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Kanał światłowodowy 10G
● Sieci CWDM

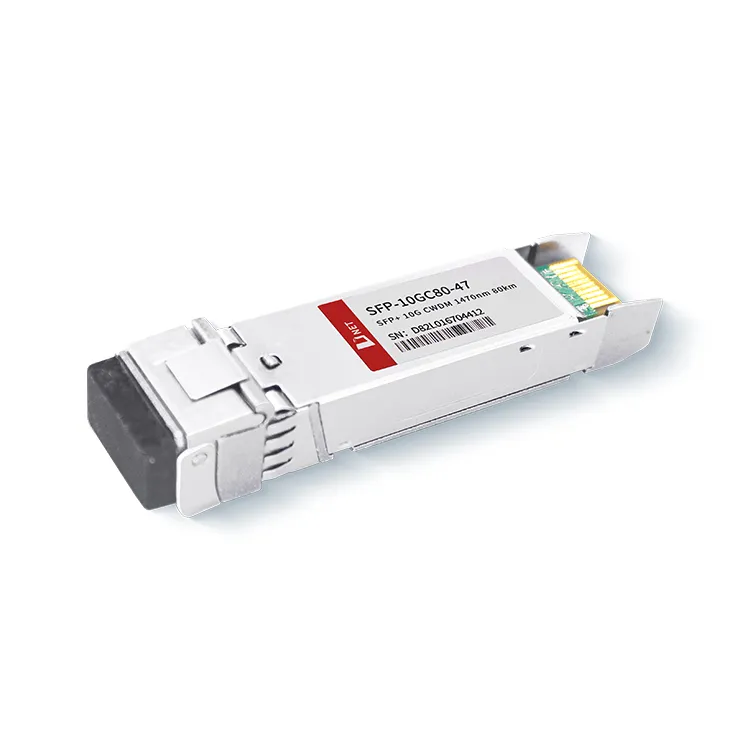

Szczegóły produktu
Ten optyczny transceiver działa na długości fali 1470 nm, szczególnie w widmie CWDM, ułatwiając wydajne multipleksowanie i demultipleksowanie sygnałów w systemach CWDM. Oferując maksymalną odległość transmisji wynoszącą 80 kilometrów, doskonale nadaje się do sieci komunikacyjnych o dużym zasięgu, gdzie konieczny jest większy zasięg.
Popularne Tagi: SFP+10G CWDM 1470 km 80 km, Chiny SFP+10G CWDM 1470 km 80 km producenci, dostawcy, fabryka, Kabel peryferyjny, Ścieżka kompatybilności SFP+ Transceiver, DWDM SFP+ Transceiver, 100G SFP28 Transceiver, Transceiver SFP dla standardów SFF-8634, Transceiver SFP+ montowany w stojaku
Absolutne maksymalne oceny
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
|
Temperatura przechowywania |
T.S |
-40 |
+85 |
stopień |
|
|
Temperatura pracy obudowy |
TA |
0 |
70 |
stopień |
|
|
Maksymalne napięcie zasilania |
Vcc |
-0.5 |
4 |
V |
|
|
Wilgotność względna |
PRAWA |
0 |
85 |
% |
Charakterystyka elektryczna
(GÓRA=0 do 70stopień, VCC=3,135 do 3,465 V)
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Notatka |
|
Napięcie zasilania |
Vcc |
3.135 |
3.465 |
V |
|
Prąd zasilania |
Icc |
600 |
mama |
|||
|
Zużycie energii |
P |
2 |
W |
|||
|
Sekcja nadajnika |
||||||
|
Impedancja różnicowa wejścia |
Rin |
100 |
Ω |
1 |
||
|
Wejście Tx, napięcie DC z pojedynczym zakończeniem Tolerancja (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Różnicowe wahania napięcia wejściowego |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Napięcie wyłączające transmisję |
VD |
2 |
Vcc |
V |
3 |
|
|
Napięcie umożliwiające transmisję |
WEN |
Vee |
Vee+0.8 |
V |
||
|
Sekcja Odbiorcza |
||||||
|
Tolerancja napięcia wyjściowego z pojedynczym zakończeniem |
V |
-0.3 |
4 |
V |
||
|
Napięcie różnicowe wyjścia Rx |
Vo |
300 |
850 |
mV |
||
|
Czas narastania i opadania sygnału wyjściowego Rx |
T/Tf |
30 |
ps |
4 |
||
|
Błąd LOS |
Błąd VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normalny |
Norma VLOS |
Vee |
Vee+0.8 |
V |
5 |
|
Notatka
1. Jest bezpośrednio podłączony do pinów wejściowych danych TX, ze sprzężeniem AC z pinów do układu scalonego sterownika laserowego.
2.Wyjście LOS jest skonfigurowane jako wyjście typu otwarty kolektor. Należy go podciągnąć za pomocą rezystora o wartości od 4,7 kΩ do 10kΩ na płycie głównej. Podczas normalnej pracy wyprowadza logiczne 0; w przypadku utraty sygnału wyprowadza logikę
3. Maksymalne napięcie podciągania, jakie toleruje, wynosi 5,5 V.
Parametry optyczne
(GÓRA=0 do 70 stopni, VCC=3,135 do 3,465 V)
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Notatka |
|
Sekcja nadajnika |
||||||
|
Środkowa długość fali |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
szerokość widmowa |
Δλ |
1 |
nm |
|||
|
Średnia moc optyczna |
Pawg |
0 |
+4 |
dBm |
1 |
|
|
Laser wyłączony |
Pff |
-30 |
dBm |
|||
|
Współczynnik wymierania |
Ostry dyżur |
8.2 |
dB |
|||
|
Kara za rozproszenie nadajnika |
TDP |
3.0 |
dB |
2 |
||
|
Względna intensywność hałasu |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancja strat optycznych |
20 |
dB |
||||
|
Sekcja Odbiorcza |
||||||
|
Środkowa długość fali |
λr |
1260 |
1620 |
nm |
||
|
Czułość odbiornika (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Wrażliwość na stres (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Asert |
LOSA |
-34 |
- |
dBm |
||
|
Losowy deser |
STRATY |
-24 |
dBm |
|||
|
Utrata histerezy |
LOSZ |
0.5 |
dB |
|||
|
Przeciążać |
sob |
-7 |
dBm |
5 |
||
|
Odbicie odbiornika |
Rx |
-12 |
dB |
Notatka
1. Dane dotyczące średniej mocy mają wyłącznie charakter informacyjny, zgodnie z IEEE802.3ae.
2. Odbicie 12 dB.
3. Warunki testów odbiornika obciążonego według IEEE802.3ae. Testowanie CSRS wymaga, aby płyta główna była zgodna z SFF-8431.
4. Przeciążenie odbiornika określone w OMA i w najgorszych kompleksowych warunkach obciążeniowych.
Informacje o zamawianiu
|
Numer części |
Opis |
|
SFP-10GC80-C60 |
Transceiver 10 Gb/s 80 km CWDM SFP+ z możliwością podłączania podczas pracy, dupleks LC, +3.3 V, 1470 nm, CWDM EML i APD, tryb pojedynczy |
Często zadawane pytania
1. Do czego służą porty 10G SFP+?
Odp.: 10G SFP+ zwykle przesyła sygnał optyczny przy 850 nm, 1310 nm, 1550 nm, CWDM, DWDM; SONET/SDH dla 10Gbps, Fibre Channel, Gigabit Ethernet, 10 Gigabit Ethernet i innych zastosowań, w tym także łączy DWDM.
2. Czy mogę używać transceiverów SFP+ w portach SFP28?
Odp.: Transceiverów SFP+ (10 Gigabit Ethernet) nie można używać bezpośrednio w portach SFP28 (25 Gigabit Ethernet). Chociaż oba moduły SFP+ i SFP28 mają tę samą obudowę, działają z różnymi prędkościami. Moduły SFP+ obsługują szybkość transmisji danych do 10 Gb/s, natomiast moduły SFP28 obsługują szybkość transmisji danych do 25 Gb/s. Dodatkowo porty SFP28 zaprojektowano tak, aby obsługiwały wyższe poziomy mocy wymagane do pracy z szybkością 25 Gb/s. Dlatego użycie transceivera SFP+ w porcie SFP28 nie będzie kompatybilne i nie będzie działać.
