Cechy
● Minimalna strata wtrąceniowa
● Wyjątkowa stabilność sygnału
● Możliwość szybkiego przełączania
● Szeroki zasięg długości fal
● Energooszczędna wydajność
● Solidna i kompaktowa konstrukcja
Aplikacje
● Testowanie i monitorowanie sieci
● Redundancja sieci światłowodowej
● Optyczne kierowanie sygnału

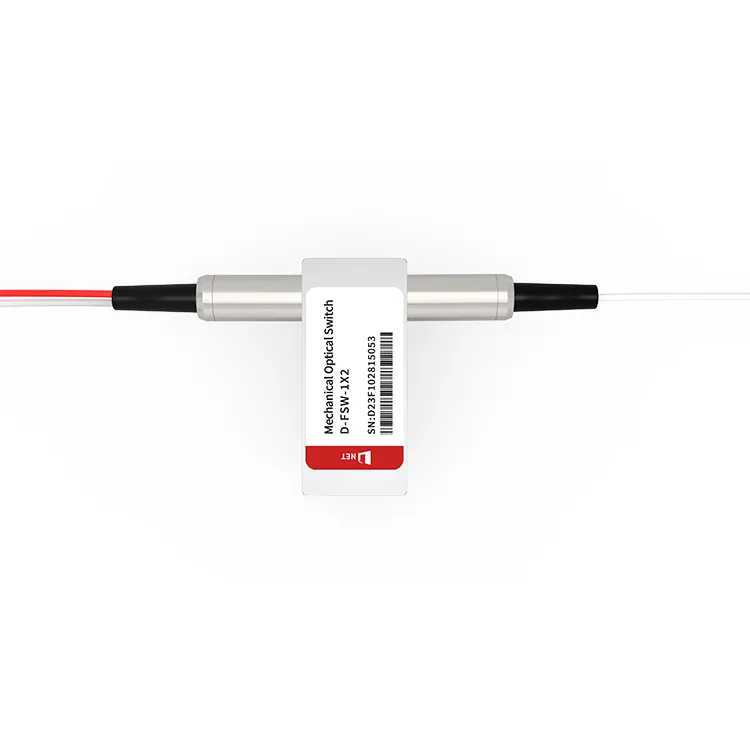

Popularne Tagi: Mechaniczny przełącznik optyczny 1X2 OPTO, Chiny Producenci, dostawcy, fabryka mechanicznego przełącznika optycznego 1X2 OPTO
Dane techniczne
|
Robocza długość fali |
1260 ~ 1620 nm (SM) 850 nm (MM) |
Utrata wtrąceniowa |
Mniejszy lub równy 1,0dB |
|
Strata zależna od długości fali |
Mniejsze lub równe 0,25 dB |
Strata zależna od polaryzacji |
Mniejsze lub równe 0,05 dB |
|
Strata zależna od temperatury |
Mniejsze lub równe 0,20 dB |
Strata zwrotu |
SM Większy lub równy 50dB MM Większy lub równy 30dB |
|
Rozmowa krzyżowa |
SM Większy lub równy 55dB MM Większy lub równy 35 dB |
Czas zmiany |
Mniejszy lub równy 8 ms |
|
Powtarzalność |
Mniejsze lub równe ±0,02 dB |
Trwałość |
Większe lub równe 107 razy |
|
Napięcie robocze |
3 lub 5 V |
Typ przełącznika |
Bez zatrzasku/zatrzasku |
|
Temperatura pracy |
-20 ~ +70 stopni |
Temperatura przechowywania |
-40 ~ +85 stopni |
|
Moc optyczna |
Mniejsza lub równa 500 mW |
Wymiar |
27.0Dł.×12.0Szer.×8,2wys. mm |
Konfiguracje pinów
|
Typ |
Trasa optyczna |
Napęd elektryczny |
Czujnik stanu |
||||||
|
1×2 |
Przypnij 1 |
Pin5 (Szpilka) |
Pin6 powiedział: |
Szpilka 10 |
Przypnij 2-3 |
Przypnij3-4 |
Przypnij7-8 |
Przypnij 8-9 |
|
|
Zatrzask |
P1-P2 |
-- |
-- |
GND |
V＋ |
Zamknąć |
Otwarte |
Otwarte |
Zamknąć |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Otwarte |
Zamknąć |
Zamknąć |
Otwarte |
|
|
Niezatrzaskowy |
P1-P2 |
-- |
-- |
-- |
-- |
Zamknąć |
Otwarte |
Otwarte |
Zamknąć |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Otwarte |
Zamknąć |
Zamknąć |
Otwarte |
|
Wymiary mechaniczne (jednostka: mm)
Trasa optyczna
Informacje o zamawianiu
|
FSW |
-1X2- |
-Długość fali- |
-Typ przełącznika- |
-Woltaż- |
-Typ włókna- |
-Pakiet- |
-Długość włókna- |
-Złącze- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Specjalne＝0 |
Zatrzask＝1 Bez zatrzasku＝2 MINI Zatrzask＝3 MINI Bez zatrzasku＝4 Specjalne＝0 |
3V=3 5V=5 Specjalne＝0 |
SM28=1 50/125=5 62.5/125=6 Specjalne＝0 |
Gołe włókno=1 Rura 900um=3 Specjalne＝0 |
0.25m=1 0.5m=2 1.0m=3 Specjalne＝0 |
Brak=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LCD/komputer=7 Dwustronny wyświetlacz LCD=8 Specjalne＝0 |
Często zadawane pytania
1. Co to jest przełącznik optomechaniczny
Odpowiedź: Przełącznik optomechaniczny, alternatywnie nazywany przełącznikiem elektrooptycznym lub przełącznikiem optycznym, służy do kierowania lub przełączania sygnałów optycznych pomiędzy różnymi ścieżkami lub kanałami w sposób selektywny. Osiąga to poprzez fizyczną zmianę położenia elementu optycznego, takiego jak zwierciadło lub pryzmat, kontrolując w ten sposób kierunek przepływu światła.
2. Jaki jest lepszy przełącznik optyczny czy mechaniczny?
Odp.: Wybór między przełącznikami optycznymi a mechanicznymi zależy od kilku czynników, w tym od konkretnych wymagań aplikacji, ograniczeń budżetowych i pożądanych właściwości użytkowych. W zastosowaniach, w których krytyczna jest niska strata wtrąceniowa, wysoka niezawodność i szerokie pasmo, preferowanym wyborem mogą być przełączniki optyczne. Z drugiej strony, jeśli ważniejsza jest opłacalność i prostota, lepszym rozwiązaniem mogą być przełączniki mechaniczne.
3. Jakie są różne typy przełączników optycznych
Odp.: Przełączniki optyczne, zwane także przełącznikami optomechanicznymi, to urządzenia zaprojektowane do przesyłania sygnałów i zarządzania przepływem danych poprzez wykorzystanie światła. W przeciwieństwie do tradycyjnych przełączników mechanicznych, które opierają się na stykach fizycznych i elementach metalowych, przełączniki te wykorzystują wiązki światła do wykrywania i przekierowywania sygnałów.
