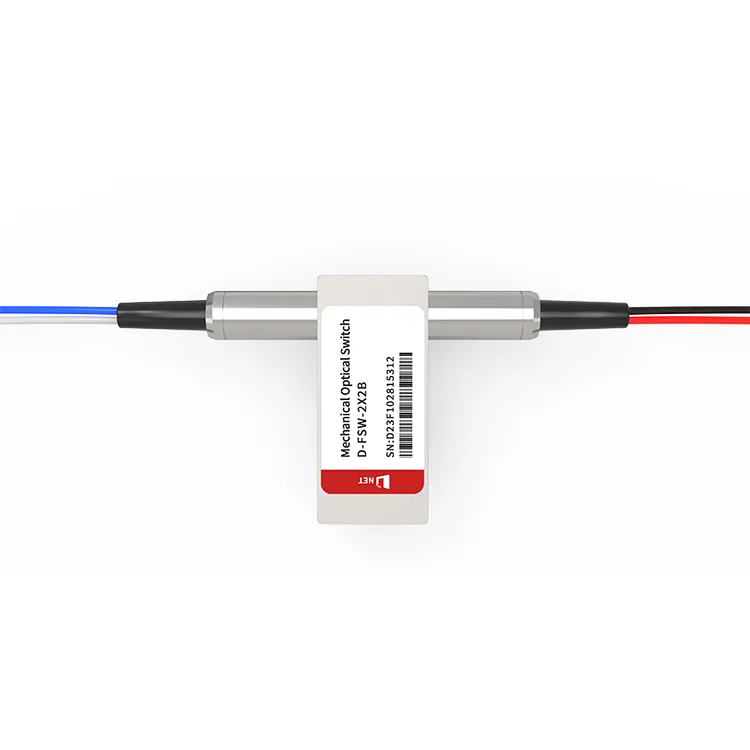

Usługa mechanicznego przełącznika optycznego firmy D-net
● Pomoc w zakresie kompatybilności:D-NET oferuje usługi kompatybilności zapewniające kompatybilność modułów optycznych ze sprzętem wiodących producentów.
●Spersonalizowane usługi:D-NET zapewnia opcje dostosowywania OEM dla swoich produktów. Na życzenie klienta istnieje możliwość zamówienia kolorowych etykiet z logo dostosowanych do jego potrzeb.
●Standardowy okres dostawy:3 dni
● Rozbudowane rozwiązania wysyłkowe:D-NET współpracuje z renomowanymi firmami kurierskimi, takimi jak SF, FedEx, DHL, UPS i innymi, aby zapewnić niezawodne usługi wysyłkowe.
Cechy
● Minimalna strata podczas wkładania
● Stabilna jakość sygnału
● Szybkie przełączanie
● Szeroki zasięg długości fali
● Energooszczędny
● Trwała i kompaktowa konstrukcja
Aplikacje
● Testowanie i monitorowanie sieci
● Redundancja sieci światłowodowej
● Optyczne kierowanie sygnału
Popularne Tagi: Mechaniczny przełącznik optyczny 2X2 OPTO, Chiny Producenci, dostawcy, fabryka mechanicznego przełącznika optycznego 2X2 OPTO
Dane techniczne
|
Robocza długość fali |
1260~1620nm (SM) 850 nm (MM) |
Utrata wtrąceniowa |
Mniejszy lub równy 1,0dB |
|
Strata zależna od długości fali |
Mniejsze lub równe 0,25 dB |
Strata zależna od polaryzacji |
Mniejsze lub równe 0,05 dB |
|
Strata zależna od temperatury |
Mniejsze lub równe 0,20 dB |
Strata zwrotu |
SM Większy lub równy 50dB MM Większy lub równy 30dB |
|
Rozmowa krzyżowa |
SM Większy lub równy 55dB MM Większy lub równy 35 dB |
Czas zmiany |
Mniejszy lub równy 8 ms |
|
Powtarzalność |
Mniejsze lub równe ±0,02 dB |
Trwałość |
Większe lub równe 107 czasy |
|
Napięcie robocze |
3 lub 5 V |
Typ przełącznika |
Bez zatrzasku/zatrzasku |
|
Temperatura pracy |
-20 ~ +70 stopni |
Temperatura przechowywania |
-40 ~ +85 stopni |
|
Moc optyczna |
Mniejsza lub równa 500 mW |
Wymiar |
27.0Dł.×12.0Szer.×8,2wys. mm |
Konfiguracje pinów
|
Typ |
Trasa optyczna |
Napęd elektryczny |
Czujnik stanu |
||||||
|
2×2B |
Przypnij 1 |
Przypnij 5 |
Przypnij 6 |
Przypnij 10 |
Przypnij 2-3 |
Przypnij 3-4 |
Przypnij 7-8 |
Przypnij 8-9 |
|
|
Zatrzask |
P1-P3 |
-- |
-- |
GND |
V＋ |
Zamknąć |
Otwarte |
Otwarte |
Zamknąć |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Otwarte |
Zamknąć |
Zamknąć |
Otwarte |
|
|
Niezatrzaskowy |
P1-P3 |
-- |
-- |
-- |
-- |
Zamknąć |
Otwarte |
Otwarte |
Zamknąć |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Otwarte |
Zamknąć |
Zamknąć |
Otwarte |
|
Wymiary mechaniczne (jednostka: mm)
Trasa optyczna
Informacje o zamawianiu
|
FSW |
-2X2B- |
-Długość fali- |
-Typ przełącznika- |
-Woltaż- |
-Typ włókna- |
-Pakiet- |
-Długość włókna- |
-Złącze- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Specjalne＝0 |
Zatrzask＝1 Bez zatrzasku＝2 MINI Zatrzask＝3 MINI Bez zatrzasku＝4 Specjalne＝0 |
3V=3 5V=5 Specjalne＝0 |
SM28=1 50/125=5 62.5/125=6 Specjalne＝0 |
Gołe włókno=1 Rura 900um=3 Specjalne＝0 |
0.25m=1 0.5m=2 1.0m=3 Specjalne＝0 |
Brak=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LCD/komputer=7 Dwustronny wyświetlacz LCD=8 Specjalne＝0 |
Często zadawane pytania
1. Co to jest optyczny przełącznik obejściowy?
Odp.: Optyczny przełącznik obejściowy, alternatywnie nazywany modułem lub jednostką optycznego obejścia, służy jako kluczowe urządzenie w sieciach optycznych. W przypadku awarii lub przerwy w dostawie prądu przekierowuje ruch sieciowy, aby utrzymać nieprzerwaną łączność. To urządzenie zawiera mechanizm zabezpieczający, który automatycznie omija każdy uszkodzony element sieci.
2. Co to jest obejście optyczne?
Odp.: W zastosowaniach o znaczeniu krytycznym, gdzie najważniejsza jest niezawodność i niezawodność sieci, niezastąpiona jest funkcja obejścia optycznego przełącznika obejściowego. Szybko przekierowując ruch w przypadku awarii, minimalizuje przerwy w świadczeniu usług, zabezpiecza przed utratą danych i gwarantuje ciągłość świadczenia kluczowych usług.
3. Jak działa optyczny przełącznik mechaniczny
Odp.: Optyczny przełącznik mechaniczny wykorzystuje ruchome włókna lub lustra do przekierowywania sygnałów świetlnych. Fizycznie przesuwa je w celu ustanowienia lub zerwania połączeń. W trybie „bypass” łączy bezpośrednio dwa porty. W trybie „bez obejścia” przekierowuje sygnały na alternatywną ścieżkę, taką jak inna trasa sieciowa lub urządzenie diagnostyczne.
