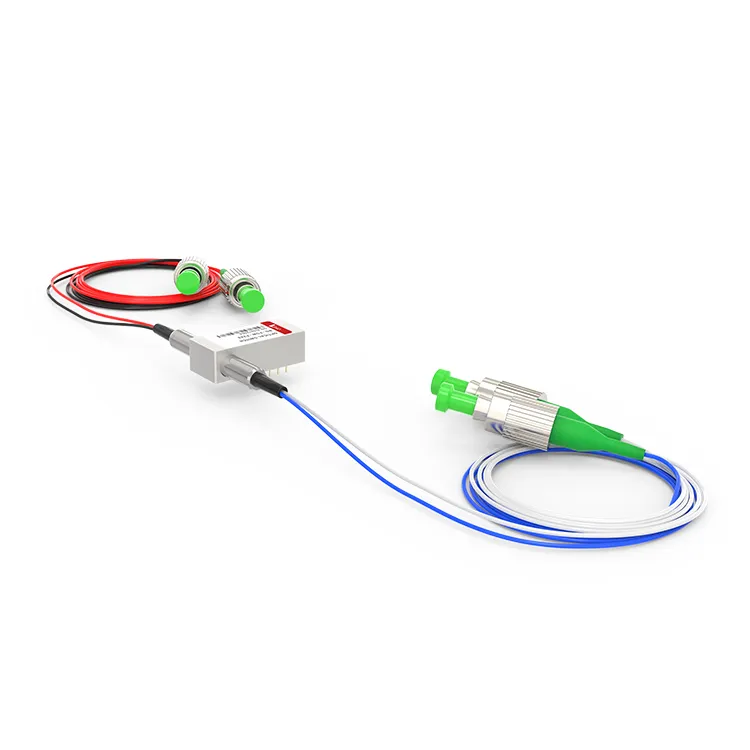

Mechaniczny przełącznik optyczny F2X2 OPTO

Mechaniczny przełącznik optyczny F2X2 OPTO
Mechaniczny przełącznik optyczny F2X2 to w pełni mechaniczne urządzenie przełącznika optycznego z dwoma portami wejściowymi i dwoma portami wyjściowymi. Przyjmuje strukturę mechaniczną w celu realizacji przełączania trasowania sygnału optycznego i przełącza sygnał optyczny z jednego portu wejściowego na inny port wyjściowy za pomocą operacji mechanicznej.

Wyślij zapytanie

Opis

Parametry techniczne

Szczegóły produktu

Przełącznik optomechaniczny F2X2 działa poprzez kierowanie lub blokowanie wejściowego sygnału optycznego w celu połączenia kanału optycznego z wyjściowym światłowodem. Wersja z zatrzaskiem utrzymuje wybraną ścieżkę optyczną nawet po usunięciu sygnału sterującego, podczas gdy wersja bez zatrzasku domyślnie ustawia się w pozycji włączonej lub wyłączonej w przypadku utraty zasilania. Mechaniczny przełącznik optyczny F2X2 charakteryzuje się tłumieniem wtrąceniowym mniejszym niż 1,0dB i krótkim czasem reakcji, umożliwiając przełączanie sygnałów optycznych na poziomie nanosekund, spełniając w ten sposób wymagania szybkiej transmisji.

Popularne Tagi: optomechaniczny przełącznik optyczny f2x2, Chiny producenci, dostawcy, fabryka optomechanicznego przełącznika optycznego f2x2, Modułowy transceiver, trwały nadajnik, Transceiver SFP dla standardów SFF-8638, Transceiver modułu gigabit, kabel do wielokanałowego dźwięku, Kabel DAC Breakout do produkcji dekodowania audio

Specyfikacje produktu

Robocza długość fali	1240~1680nm (SM)	Utrata wtrąceniowa	Mniejszy lub równy 1,0dB
Strata zależna od długości fali	Mniejsze lub równe 0,25 dB	Strata zależna od polaryzacji	Mniejsze lub równe 0,05 dB
Strata zależna od temperatury	Mniejsze lub równe 0,20 dB	Strata zwrotu	SM Większy lub równy 55dB
Rozmowa krzyżowa	SM Większy lub równy 70dB	Czas zmiany	Mniejszy lub równy 8 ms
Powtarzalność	Mniejsze lub równe ±0,02 dB	Trwałość	Większe lub równe 10⁷czasy
Napięcie robocze	3 lub 5 V	Typ przełącznika	Bez zatrzasku/zatrzasku
Temperatura pracy	-20 ~ +70 stopni	Temperatura przechowywania	-40 ~ +85 stopni
Moc optyczna	Mniejsza lub równa 500 mW	Wymiar	27.0Dł. × 12,5 szer. × 8,4 wys. mm

Konfiguracje pinów

Typ	Trasa optyczna	Napęd elektryczny				Czujnik stanu
F2×2	Trasa optyczna	Przypnij 1	Przypnij 5	Przypnij 6	Przypnij 10	Przypnij 2-3	Przypnij 3-4	Przypnij 7-8	Przypnij 8-9
Zatrzask	P1-P4,P2-P3	--	--	GND	V＋	Zamknąć	Otwarte	Otwarte	Zamknąć
Zatrzask	P1-P3,P2-P4	V＋	GND	--	--	Otwarte	Zamknąć	Zamknąć	Otwarte
Niezatrzaskowy	P1-P4,P2-P3	--	--	--	--	Zamknąć	Otwarte	Otwarte	Zamknąć
Niezatrzaskowy	P1-P3,P2-P4	V＋	--	--	GND	Otwarte	Zamknąć	Zamknąć	Otwarte

Wymiary mechaniczne (jednostka: mm)

Trasa optyczna

Informacje o zamawianiu

RD-FSW

-F2X2-

-Długość fali-

-Typ przełącznika-

-Woltaż-

-Typ włókna-

-Pakiet-

-Długość włókna-

-Złącze-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Specjalne＝0

Zatrzask＝1

Bez zatrzasku＝2

MINI Zatrzask＝3

MINI Bez zatrzasku＝4

Specjalne＝0

3V=3

5V=5

Specjalne＝0

SM28=1

50/125=5

62.5/125=6

Specjalne＝0

Gołe włókno=1

Rura 900um=3

Specjalne＝0

0.25m=1

0.5m=2

1.0m=3

Specjalne＝0

Brak=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LCD/komputer=7

Dwustronny wyświetlacz LCD=8

Specjalne＝0

Często zadawane pytania

P: Czy mechaniczny przełącznik optyczny F2X2 obsługuje zdalne sterowanie?

Odp.: Tak, liczne przełączniki optomechaniczne F2x2 oferują możliwości zdalnego sterowania, umożliwiając zdalne operacje przełączania i monitorowanie stanu za pośrednictwem interfejsu sterującego lub komunikacyjnego.

P: Jak szybko działa przełącznik optomechaniczny F2x2?

Odp.: Mechaniczny przełącznik optyczny F2X2 charakteryzuje się krótkim czasem reakcji i możliwością przełączania ścieżek optycznych w ciągu nanosekund.
