Aplikacje
● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● Kanał światłowodowy 10G
● OTN OTU2e
Szczegóły produktu

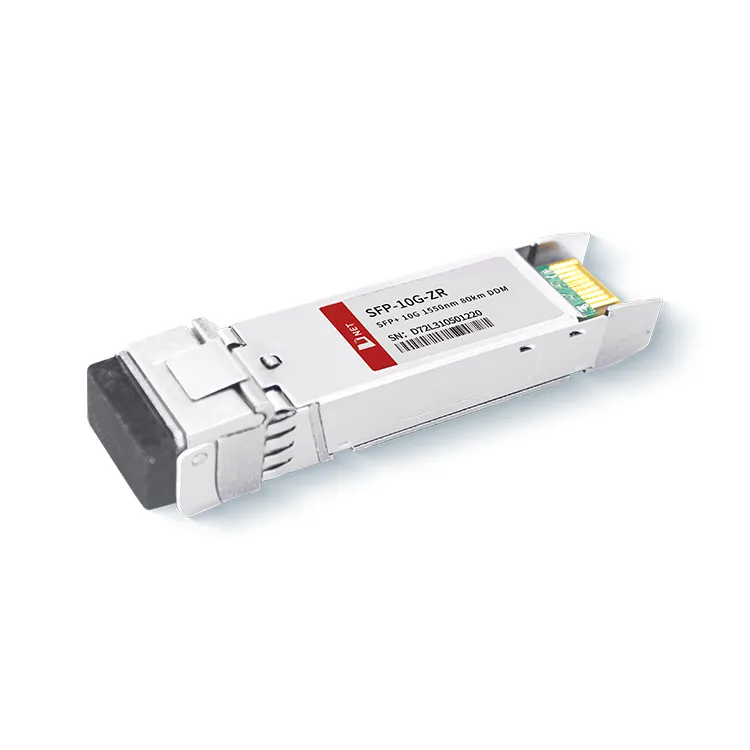

Moduł nadawczo-odbiorczy 10G SFP+ ZR 80KM firmy D-NET konwertuje szeregowy elektryczny strumień danych 10 Gb/s na optyczny sygnał wyjściowy 10 Gb/s i odwrotnie, konwertując optyczny sygnał wejściowy 10 Gb/s z powrotem na szeregowe dane elektryczne 10 Gb/s strumień. Moduł jest zgodny z w pełni zgodnym formatem SFP, oferując możliwość podłączania podczas pracy, ułatwiając łatwą aktualizację portów optycznych i zapewniając niską emisję zakłóceń elektromagnetycznych (EMI).
Popularne Tagi: Moduł nadawczo-odbiorczy SFP+10G ZR 1550nm 80 km, Chiny SFP+10G ZR 1550nm 80 km moduł nadawczo-odbiorczy producenci, dostawcy, fabryka, Ścieżka interfejsu elektrycznego SFP+ Transceiver, Transceiver bez utrzymania, Transceiver dostawcy usług SFP+, Moduł transceiver SFP+ Transceiver, Rozwiązywanie problemów z sieci transceiver SFP+, Transceiver SFP+
Absolutne maksymalne oceny
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
|
|
Temperatura przechowywania |
TS |
-40 |
+85 |
stopień |
||
|
Temperatura pracy obudowy |
Handlowy |
TA |
0 |
70 |
stopień |
|
|
Przemysłowy |
TA |
|||||
|
Maksymalne napięcie zasilania |
Vcc |
-0.5 |
4 |
V |
||
|
Wilgotność względna |
PRAWA |
0 |
85 |
% |
||
Charakterystyka elektryczna
(GÓRA=0 do 70 stopni, VCC=3,135 do 3,465 V)
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Notatka |
|
Napięcie zasilania |
Vcc |
3.135 |
3.465 |
V |
||
|
Prąd zasilania |
Icc |
500 |
mama |
|||
|
Zużycie energii |
P |
1.8 |
W |
|||
|
Sekcja nadajnika |
||||||
|
Impedancja różnicowa wejścia |
RW |
100 |
Ω |
1 |
||
|
Tolerancja napięcia stałego na wejściu Tx z pojedynczym zakończeniem (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Różnicowe wahania napięcia wejściowego |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Napięcie wyłączające transmisję |
VD |
2 |
Vcc |
V |
3 |
|
|
Napięcie umożliwiające transmisję |
VPL |
Vee |
Vee+0.8 |
V |
||
|
Sekcja Odbiorcza |
||||||
|
Tolerancja napięcia wyjściowego z pojedynczym zakończeniem |
V |
-0.3 |
4 |
V |
||
|
Napięcie różnicowe wyjścia Rx |
Vo |
300 |
850 |
mV |
||
|
Czas narastania i opadania sygnału wyjściowego Rx |
T/Tf |
30 |
ps |
4 |
||
|
Błąd LOS |
VBłąd LOSu |
2 |
VccGOSPODARZ |
V |
5 |
|
|
LOS Normalny |
VNorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Parametry optyczne
(GÓRA=0 do 70 stopni, VCC=3,135 do 3,465 V)
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Notatka |
|
Sekcja nadajnika |
||||||
|
Środkowa długość fali |
λt |
1530 |
1550 |
1565 |
nm |
|
|
szerokość widmowa |
△λ |
0.3 |
nm |
|||
|
Średnia moc optyczna |
Pawg |
0 |
+5 |
dBm |
1 |
|
|
Moc optyczna OMA |
Poma |
-2.1 |
dBm |
|||
|
Laser wyłączony |
Pff |
-30 |
dBm |
|||
|
Współczynnik wymierania |
Ostry dyżur |
8.2 |
dB |
|||
|
Kara za rozproszenie nadajnika |
TDP |
3.0 |
dB |
2 |
||
|
Względna intensywność hałasu |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancja strat optycznych |
21 |
dB |
||||
|
Sekcja Odbiorcza |
||||||
|
Środkowa długość fali |
λr |
1260 |
1600 |
nm |
||
|
Czułość odbiornika |
senator |
-23 |
dBm |
4 |
||
|
Wrażliwość na stres (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Asert |
LOSA |
-34 |
- |
dBm |
||
|
Losowy deser |
LOSD |
-24 |
dBm |
|||
|
Utrata histerezy |
LOSH |
0.5 |
dB |
|||
|
Przeciążać |
sob |
-7 |
dBm |
5 |
||
|
Odbicie odbiornika |
Rx |
-26 |
dB |
|||
Notatka
1. Odbicie 12 dB.
2. Dane dotyczące średniej mocy mają wyłącznie charakter informacyjny, zgodnie z IEEE802.3ae.
3. TWDP wymaga, aby płyta główna była zgodna z SFF-8431. TWDP oblicza się przy użyciu kodu Matlab podanego w punkcie 68.6.6.2 normy IEEE802.3ae.
Informacje o zamawianiu
|
Numer części |
Opis |
|
SFP-10G-ZR |
Moduł nadawczo-odbiorczy 10G SFP+ ZR 80KM, możliwość podłączania podczas pracy, dupleks LC, +3.3 V, 1550 nm EML i APD, tryb pojedynczy |
Często zadawane pytania
1. Jaki jest zasięg 10G ZR?
Odp.: W przypadku 10G 80KM moc wyjściowa optyczna i długość fali 1550nm (1550nm) są sprawdzane na analizatorach widma optycznego. Maksymalny zasięg 80 km w stosunku do rzeczywistego (nie symulowanego) jednomodowego kabla światłowodowego SMF.
2. Jaka jest różnica pomiędzy SFP ER i ZR?
Odp.: SFP-10G-ER osiąga odległość transmisji do 40 km za pomocą światłowodu jednomodowego. SFP-10G-ZR ma długość fali 1550 nm, obsługuje odległość transmisji do 80 km w standardowym włóknie jednomodowym i jest szeroko stosowany w 10GBASE-ZR / ZW Ethernet i 10G Fibre Channel.
3. Jaki jest zakres mocy transmisji optycznej dla 10G ZR SFP?
Odp.: Maksymalna optyczna moc nadawcza modułu 10G 80KM 1550nm firmy D-NET wynosi 4,0 dBm, a minimalna to 0 dBm.
