Opis

Parametry techniczne

Cechy

● Zgodny ze standardem IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Specyfikacje zgodne z SFF-8074i i
SFF-8472, rewizja 9.5
● Dostępny cyfrowy monitoring diagnostyczny
● Niechłodzony laser Fabry-Perot (FP) o długości fali 1310 nm
● Łącza danych dwukierunkowe do 1,25 Gb/s
● Zgodność ze złączem Duplex LC
● Pojedynczy zasilacz +3.3V DC
● Możliwość podłączania na gorąco za pomocą modułu SFP
● Certyfikat bezpieczeństwa laserowego klasy 1
● Opcje temperatury pracy
-(Komercyjny) -10oC do +70oC
-(Rozszerzony) -10oC do +85oC
-(Przemysłowe) -40oC do +85oC
● Do 10 km na 9/125 µm SMF
● Zgodność z RoHS

Aplikacje

● 1,25 Gb/s Ethernet 1000Base-LX
● Kanał światłowodowy 1,0625 Gb/s
● Router korporacyjny

Szczegóły Produktu

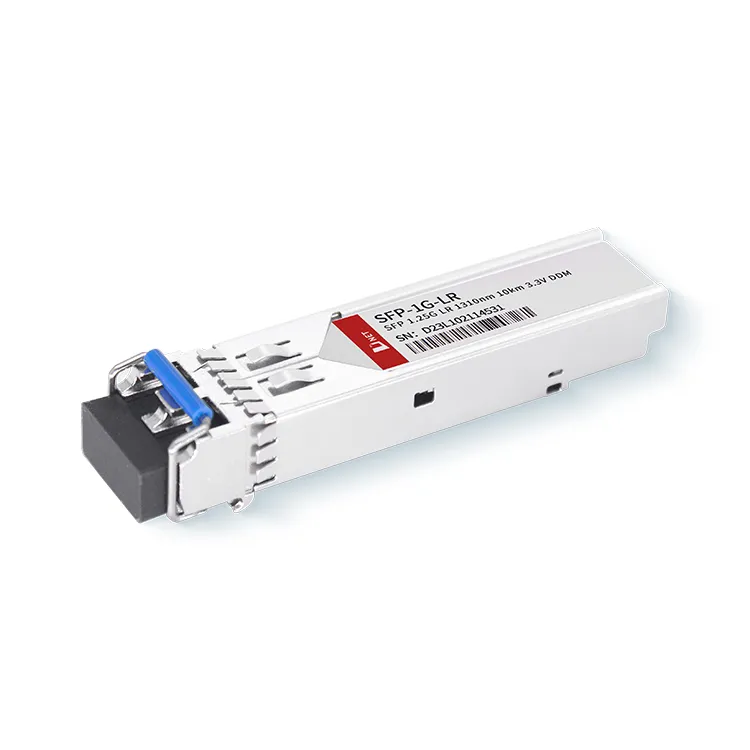

Moduł optyczny SFP 1.25G 1310nm 10km to wszechstronne i niezawodne rozwiązanie dla sieci komunikacji optycznej, zapewniające szybką transmisję danych na duże odległości przy zachowaniu doskonałej jakości sygnału i stabilności. Są zgodne ze standardem IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX i Fibre Channel FC-PI-2 Rev.8.0.

Popularne Tagi: SFP 1G 1000base LR 10km 1310nm, Chiny SFP 1G 1000base LR 10km 1310nm producenci, dostawcy, fabryka, Transceiver SFP dla opóźnień, Transceiver SFP dla standardów SFF-8641, Transceiver SFP dla standardów SFF-8654, Transceiver SFP dla standardów SFF-8659, Transceiver SFP dla standardów SFF-8655, Transceiver SFP dla standardów SFF-8707

Maksymalne wartości bezwzględne

Naprężenia przekraczające bezwzględne maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia. Są to wyłącznie bezwzględne wartości znamionowe naprężeń. Funkcjonalne działanie urządzenia nie jest implikowane w tych lub jakichkolwiek innych warunkach przekraczających te podane w sekcjach operacyjnych karty danych. Narażenie na bezwzględne maksymalne wartości znamionowe przez dłuższy czas może niekorzystnie wpłynąć na niezawodność urządzenia.

Parametr	Symbol	MinNa pewno nie jest to możliwe.	MaksymalnieNa pewno nie jest to możliwe.	Jednostka
Temperatura przechowywania	T_S	-40	85	^oC
Wilgotność względna	Prawidłowy	5	95	%
Napięcie zasilania	V_DK	-0.5	4.0	V

Zalecane warunki pracy

Parametr		Symbol	Min	Typ	Maksymalnie	Jednostka
Temperatura pracy obudowy	Sieć DNET-03S10-31	T_C	-10	25	70	^oC
Temperatura pracy obudowy	DNET-03S10-31I	T_C	-40	25	85	^oC
Napięcie zasilania		V_DK	3.135	3.3	3.465	V
Prędkość transmisji danych		-	-	1.25 1.0625	-	Gb/s

Parametry elektryczne transceivera

Parametr	Symbol	Minimum	Typowy	Maksymalny	Jednostka	Notatki
Prąd zasilania modułu	MKT	-	-	220	mama	-
Różnicowe wejście nadajnika Napięcie (TD +/-)	-	300	-	2200	Mv_P-P	1
Różnicowe napięcie wyjściowe odbiornika (RD +/-)	-	600	-	1200	Mv_P-P	2
Wyjście o niskiej prędkości: Błąd nadajnika (TX_FAULT) / Utrata sygnału (LOS)	WOH	2.0	-	Vcc	V	3
	TOM	0	-	0.8	V	-
Niska prędkość wyjściowa: Wyłączanie nadajnika (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc powiedział:	V	4
	WIL	0	-	0.8	V	-

Notatki
1. Wewnętrzne sprzężenie prądem przemiennym i obciążenie różnicowe 100Ω.
2. Wewnętrznie sprzężone prądem przemiennym, ale wymaga zakończenia różnicowego 100Ω lub wewnętrznego dla serializatora/deserializatora.
3. Podciągnięty zewnętrznie rezystorem 4,7KΩ-10KΩ na płycie głównej do VCCT,R.
4. Mod_Def1 i Mod_Def2 muszą być podciągnięte zewnętrznie rezystorem 4,7 KΩ-10KΩ na płycie hosta do V_CCT,R.

Charakterystyka optyczna nadajnika

Parametr	Symbol	Minimum	Typowy	Maksymalny	Jednostka	Notatki
Uruchom moc optyczną	Po	-9	-6	-3	Dbm	-
Zakres długości fali środkowej	λc	1270	1310	1355	Nm	-
Współczynnik wyginięcia	BYŁY	9	-	-	Db	-
Szerokość widmowa (RMS)	Δλ	-	-	4	nm	-
Całkowite drżenie	TJ powiedział:	-	-	266	PS	-
Kara za rozproszenie	-	-	-	1	Db	-
Czas narastania/opadania optycznego	T_wzrastać/T_jesień	-	-	260	PS	-
Pout @TX-Disable Potwierdzono	P_wyłączony	-	-	-45	Dbm	-

Informacje dotyczące zamawiania

Numer części	Opis
SFP -1G-10KM	Transceiver SFP jednomodowy 1,25 Gb/s 1000BASE-LX

Opis produktu

1. Do jakiego pasma należy 1310nm?
A: Należy do pasma „o”, wykorzystującego zakres długości fal włókien 1260–1360 nm, lasery diodowe 1310 nm.

2. Jak daleko może dotrzeć 1G LX SFP?
A: Transceiver SFP 1,25 Gb/s w trybie pojedynczym 1000BASE-LX to standardowy moduł optyczny LX SFP 1310 nm, którego zasięg transmisji może wynosić do 10 km. Działa z szybkością transmisji danych 1,25 Gb/s.

3. Co oznacza LX w SFP?
A: LX oznacza transmisję na duże odległości, działającą w zakresie {{0}}nm (zwykle 1310nm), zgodną ze standardem IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX i Fibre Channel FC-PI-2 Rev.8.0.
