Najważniejsze cechy produktu
● Liczba kanałów: Obsługuje do 18 niezależnych kanałów, umożliwiając multipleksowanie 18 różnych długości fal na jednym włóknie.
● Zakres długości fali: Działa w zakresie multipleksowania z podziałem zgrubnym (CWDM), zwykle rozciągającym się od 1270 nm do 1610 nm. Każdemu kanałowi przydzielona jest unikalna długość fali w tym zakresie.
● Praca pasywna: Multipleksery CWDM są urządzeniami pasywnymi, co oznacza, że nie wymagają żadnego zewnętrznego źródła zasilania ani komponentów aktywnych.
● Plug-and-Play: Multipleksery CWDM zaprojektowano z myślą o prostej instalacji i konfiguracji. Można je łatwo zintegrować z istniejącymi sieciami optycznymi bez konieczności stosowania skomplikowanych procedur konfiguracyjnych
Szczegóły produktu

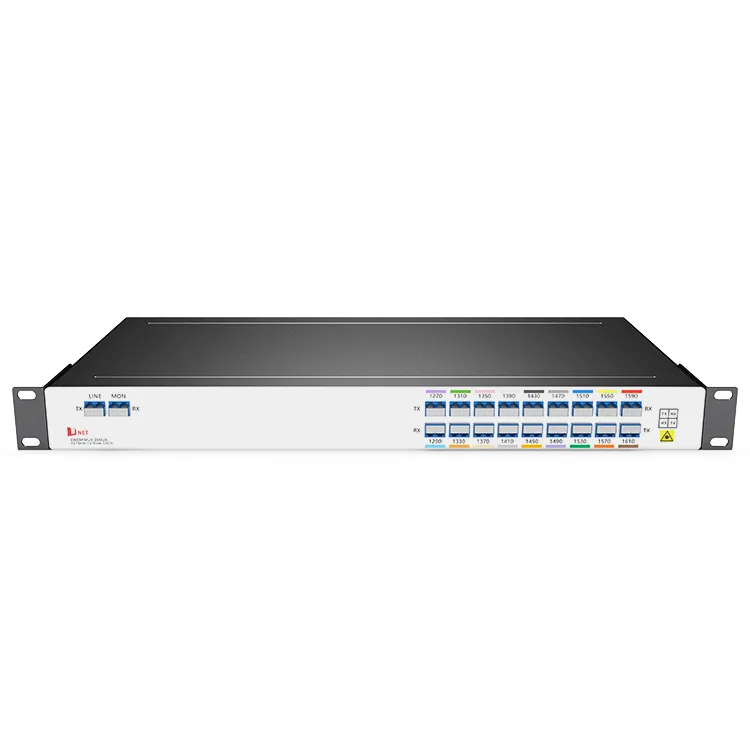

18-Kanałowy CWDM MUX DEMUX D-Net działa w zakresie długości fal od 1270 nm do 1610 nm, obsługując dokładnie 18 różnych kanałów lub długości fal w widmie CWDM. Te urządzenia MUX i DEMUX ułatwiają efektywną transmisję i odbiór wielu sygnałów przez pojedyncze włókno, optymalizując w ten sposób przepustowość i wykorzystanie sieci.
Panel Produktowy
Popularne Tagi: CWDM MUX DEMUX 18-kanałowy stojak z podwójnym włóknem 1U, Chiny CWDM MUX DEMUX 18-kanałowy stojak z podwójnym włóknem 1U producenci, dostawcy, fabryka, Transceiver optyczny dla sieci szerokiej strefy, 50G Outdoor Triseiver, Sieć wideo-Over-IP SFP+ Transceiver, Optyczny transceiver do konwersji, Kabel Breakout DAC dla przestrzennego urządzenia audio, Niestandardowy kabel przełomowy
Specyfikacja produktu
|
Długość fali |
18 kanałów 1270-1610nm |
Rozstaw kanałów |
20 nm |
|
Pasmo przepustowe kanału |
±6,5 nm |
Technologia |
TFF (filtr cienkowarstwowy) |
|
Utrata wtrąceniowa |
Normalny: Mniejszy lub równy 5,4 dB (Z 8 pominięciem 0: mniejsze lub równe 3.0dB) |
Utrata łącza |
Normalny: Mniejszy lub równy 6,2 dB (Z 8 pominięciem 0: mniejsze lub równe 4.0dB) |
|
Tłumienność wtrąceniowa @ 1% pon |
Mniej niż lub równo 26 dB |
Środkowa długość fali Dokładność |
±0.05 nm |
|
Strata zwrotu |
Większy lub równy 45 dB |
Kierunkowość |
Większy lub równy 45 dB |
|
Tryb polaryzacji Dyspersja |
Mniejsze lub równe 0.1ps |
Strata zależna od polaryzacji |
Mniejsze lub równe 0,3 dB |
|
Izolacja kanałów |
Sąsiednie Większe lub równe 30 dB |
Temperatura |
Praca w temperaturze -40 do 85 stopni Przechowywanie -40 do 85 stopni |
|
Waga netto |
1,5 KG |
Wymiary (wys. x szer. x głęb.) |
44*440*230mm |
Uwaga: określone ze złączami.
Łączenie aplikacji
Wieloprzepustowa usługa hybrydowego multipleksowania
Umożliwia elastyczne kombinacje 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET i lokalnych usług wideo.
Rodzaje aplikacji sieciowych CWDM
Typ 1: transmisja punkt-punkt
Typ 2: Transmisja pierścieniowa
Typ 3: połączenie krzyżowe
Informacje o zamówieniu
|
Nr produktu |
Opis produktu |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16 kanałów (31-61) Podwójne światłowód, LC/UPC, szafa 1U |
Uwaga: wspieramy projekt niestandardowy, prosimy o kontakt e-mailem.
Często zadawane pytania
1. Jaka jest długość fali CWDM?
Odp.: Zakres długości fal systemu CWDM (zgrubnego multipleksowania z podziałem długości fali) zazwyczaj mieści się w zakresie od 1260 nm do 1625 nm. Każdemu kanałowi w systemie CWDM przypisana jest określona długość fali w tym zakresie, co pozwala na łączenie wielu strumieni danych i przesyłanie ich pojedynczym włóknem optycznym. Kanały są zwykle oddalone od siebie o 20 nm, co daje w sumie 18 kanałów w 18-kanałowym systemie CWDM. Technologia ta jest powszechnie stosowana w sieciach optycznych w celu zwiększenia przepustowości istniejącej infrastruktury światłowodowej.
2. Jak działa multiplekser CWDM?
O: CWDM (zgrubne multipleksowanie z podziałem długości fali) 18-kanałowy multiplekser z podziałem długości fali to urządzenie sieciowe używane do łączenia lub oddzielania wielu sygnałów optycznych przesyłanych na różnych długościach fal światła.
3. Co jest lepsze CWDM czy DWDM?
Odp.: Wybór pomiędzy CWDM i DWDM zależy od różnych czynników, takich jak wymagana pojemność, odległość, koszt i dostępna infrastruktura. CWDM jest często używany do komunikacji na krótsze odległości w sieci lokalnej (LAN) lub sieci metropolitalnej (MAN), gdzie wymagana jest mniejsza liczba kanałów. Z drugiej strony DWDM nadaje się do zastosowań długodystansowych i o dużej przepustowości, takich jak sieci szkieletowe i łącza transkontynentalne.
