Opis

Parametry techniczne

Cechy

● Pakiet SFP z możliwością podłączenia podczas pracy
● Dupleksowe złącze LC
● Siatka ITU 10 GHz, pasmo C
● Zasilanie:+3.3 V
● Metalowa obudowa redukująca zakłócenia elektromagnetyczne
● Zużycie energii<1.5W
● Zakres temperatur: 0~ 70 stopni

Szczegóły produktu

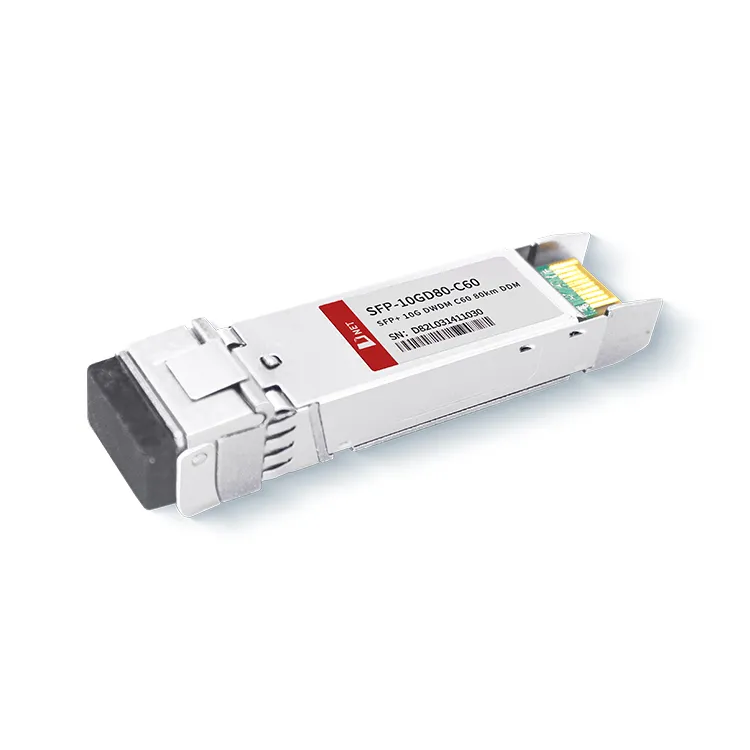

Transceiver optyczny 10G DWDM 80KM C60 firmy D-net obsługuje przepływności w zakresie od 9,95 do 11,3 Gb/s. Wykorzystując technologię DWDM, transceiver ten umożliwia jednoczesną transmisję wielu długości fal w jednym włóknie optycznym, zwiększając w ten sposób przepustowość sieci i optymalizując wykorzystanie przepustowości. Oznaczenie C60 oznacza, że moduł pracuje w zakresie długości fal pasma C. Transceivery SFP+ DWDM 80KM C60 są powszechnie stosowane w sieciach 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel i DWDM.

Popularne Tagi: SFP+10G DWDM C60 80km, Chiny+10G DWDM C60 80km producenci, dostawcy, fabryka, kabel do urządzeń ultradźwiękowych, szybki transceiver dla IoT, soczewki Plano-Concave, kabel do dźwięku 3D, 100G Transceiver do hotbrybilny, Kabel zerwania dronów

Absolutne maksymalne oceny

Parametr	Symbol	Min.	Typowy	Maks.	Jednostka
Temperatura przechowywania	T_S	-40		+85	stopień
Temperatura pracy obudowy	T_A	0		70	stopień
Maksymalne napięcie zasilania	Vcc	-0.5		4	V
Wilgotność względna	PRAWA	0		85	%

Charakterystyka elektryczna

(GÓRA=0 do 70stopień, VCC=3,135 do 3,465 V)

Parametr	Symbol	Min.	Typowy	Maks.	Jednostka	Notatka
Napięcie zasilania	Vcc	3.135		3.465	V
Prąd zasilania	Icc			450	mama
Zużycie energii	P			1.5	W
Sekcja nadajnika
Impedancja różnicowa wejścia	R_W		100		Ω	1
Tolerancja napięcia stałego na wejściu Tx z pojedynczym zakończeniem (Ref VeeT)	V	-0.3		4	V
Różnicowe wahania napięcia wejściowego	Vin, s	180		700	mV	2
Napięcie wyłączające transmisję	V_D	2		Vcc	V	3
Napięcie umożliwiające transmisję	V_PL	Vee		Vee+0.8	V
Sekcja Odbiorcza
Tolerancja napięcia wyjściowego z pojedynczym zakończeniem	V	-0.3		4	V
Napięcie różnicowe wyjścia Rx	Vo	300		850	mV
Czas narastania i opadania sygnału wyjściowego Rx	T/Tf	30			ps	4
Błąd LOS	V_{Błąd LOSu}	2		Vcc_GOSPODARZ	V	5
LOS Normalny	V_{Norma LOS}	Vee		Vee+0.8	V	5

Parametry optyczne

(GÓRA=0 do 70stopień, VCC=3,135 do 3,465 V)

Parametr	Symbol	Min.	Typowy	Maks.	Jednostka	Notatka
Sekcja nadajnika
Długość fali optycznej – koniec życia	λ	X-100	X	X+100	po południu
Długość fali optycznej – początek życia	λ	X-25	X	X+25	po południu
Średnia moc optyczna	Pawg	0		+5	dBm	1
Laser wyłączony	Pff			-30	dBm
Współczynnik wymierania	Ostry dyżur	8.2			dB
Kara za rozproszenie nadajnika	TDP			3.0	dB	2
Względna intensywność hałasu	Rin			-128	dB/Hz	3
Tolerancja strat optycznych		20			dB
Sekcja Odbiorcza
Środkowa długość fali	λr	1480		1565	nm
Los Asert	LOS_A	-40		-	dBm
Losowy deser	LOS_D			-24	dBm
Utrata histerezy	LOS_H	0.5			dB
Przeciążać	sob	-7			dBm	5
Odbicie odbiornika	Rx			-12	dB

Informacje o zamawianiu

Numer części	Opis
SFP-10GD80-C60	Transceiver 10G DWDM 80KM C60 z możliwością podłączenia podczas pracy, dupleks LC, +3.3 V, 100 GHz, DWDM EML i APD, tryb pojedynczy

Często zadawane pytania

1. Co to jest DWDM SFP?
Odp.: Moduł optyczny DWDM SFP należy do rodzaju modułu optycznego WDM. Transceiver SFP+ DWDM 80KM C60 wykorzystuje technologię DWDM, która wykorzystuje różne długości fal do ponownego wykorzystania wielu sygnałów optycznych w światłowodzie do przesyłania danych.

2. Jaki SFP jest wymagany do połączenia na duże odległości?
Odp.: Standardowe moduły SFP jednomodowe mogą transmitować na odległość do 10 km, natomiast rozszerzone moduły SFP jednomodowe do 80 km. W przypadku krótszych odległości i tańszej opcji, wielomodowe moduły SFP są doskonałym rozwiązaniem. Standardowy wielomodowy SFP może transmitować do 500 m, a rozszerzony wielomodowy SFP do 2 km.
