Najważniejsze informacje o produkcie

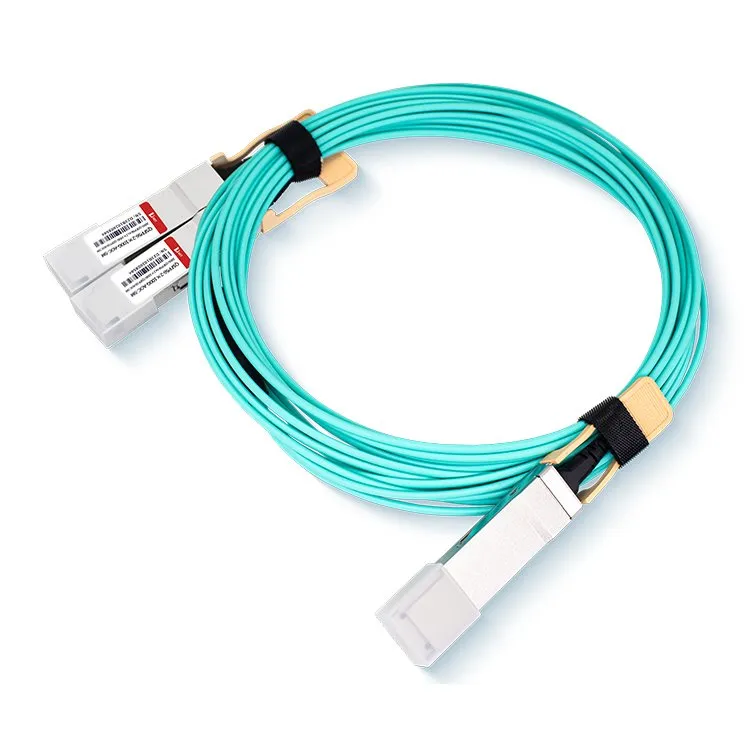

● Aktywny kabel optyczny z rozgałęzieniem od QSFP56 200G do dwóch QSFP28 100G
● Szybkość transmisji danych do 53,125 Gb/s na kanał, modulacja PAM4
● Zintegrowana matryca VCSEL i matryca PD 850 nm
● Zaimplementowano funkcję DDM
● Możliwość podłączenia podczas pracy
● Niskie straty mocy,<4W on 200G end, <3W on 100G end
● Zakres temperatur komercyjnej obudowy operacyjnej: od 0 stopni do 70 stopni
● Zgodny z dyrektywą ROHS2.0
Aplikacje
● Centra danych i sieci w chmurze
● Systemy InfiniBand HDR 200G
Popularne Tagi: Kabel AOC z rozgałęźnikiem QSFP56 200G do 2X100G, Chiny56 200Kabel AOC z rozgałęźnikiem G do 2X100G, producenci, dostawcy, fabryka, Transceiver modułu serwera, Transceiver SFP dla opóźnień, Optyczny transceiver do oceny wydajności, szybki transceiver dla sieci zdefiniowanej przez oprogramowanie, Optyczny transceiver do kodowania, Optyczny transceiver do odbioru
Absolutne maksymalne oceny
|
Produkt |
Moduł cja |
Protokół |
Stopa nominalna |
Dane techniczne |
|||||
|
Łącznie (Gb/s) |
Elektryczny Pasy (Gbaud) |
Ppm |
Wysoka prędkość Elektryczny |
Przed FEC Maks. BER |
Połączyć |
||||
|
200G koniec |
PAM4 powiedział: |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 za Sieć InfiniBand HDR; 2,4E-4 dla 200 GBAS E-SR4 |
0.5 ~ 100m |
|
|
Na 100 g koniec |
PAM4 powiedział: |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Parametr |
Symbol |
Jednostka |
Min |
Maks |
|
|
Temperatura pracy obudowy |
Szczyt |
stopień |
0 |
70 |
|
|
Zakres temperatur przechowywania |
Ts |
stopień |
-40 |
85 |
|
|
Wilgotność względna |
PRAWA |
% |
0 |
85 |
|
|
Napięcie zasilania |
Vcc powiedział: |
V |
-0.5 |
3.6 |
|
Zalecane warunki pracy
|
Parametr |
Symbol |
Jednostka |
Min |
Typ |
Maks |
|
|
Temperatura obudowy operacyjnej Zakres |
Tca |
Oc |
0 |
/ |
70 |
|
|
Napięcie zasilania |
Vcc powiedział: |
V |
3.135 |
3.3 |
3.465 |
|
Definicja portów elektrycznych
|
Parametr |
Symbol |
Jednostka |
Min |
Typ |
Maks |
Notatki |
|
Napięcie zasilania |
Wirtualna karta kredytowa |
V |
3.135 |
3.3 |
3.465 |
|
|
Zużycie energii |
szt |
W |
4 |
Koniec 200G |
||
|
3 |
Koniec 100G |
|||||
|
Nadajnik |
||||||
|
Impedancja różnicowa wejścia |
RIN |
Ω |
80 |
100 |
120 |
|
|
Pojedyncze zakończenie wprowadzania danych |
VIN |
mVp-p |
90 |
500 |
||
|
Napięcie wyłączające transmisję |
VDIS (Język angielski) |
V |
2 |
VCCHOST (Kontroler VCCHOST) |
||
|
Napięcie umożliwiające transmisję |
WEN |
V |
VEE |
VEE+0.8 |
||
|
Napięcie stwierdzające usterkę transmisji |
VFA (Federacja Związków Zawod |
V |
2 |
VCCHOST (Kontroler VCCHOST) |
||
|
Napięcie odblokowujące błąd transmisji |
Napęd VFDA |
V |
VEE |
VEE+0.8 |
||
|
Odbiornik |
||||||
|
Swing wyjściowy danych z pojedynczym zakończeniem |
VOD |
mVp-p |
200 |
500 |
||
|
Błąd LOS |
VLOSFT (Szczelina Przemysłowa) |
V |
2 |
VCCHOST (Kontroler VCCHOST) |
||
|
LOS Normalny |
VLOSNR (Wschodni) |
V |
VEE |
VEE+0.8 |
||
|
Niedopasowanie zakończenia różnicowego |
% |
10 |
||||
|
Komunikacja IIC |
||||||
|
Częstotliwość zegara IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
rozciąganie zegara |
- |
nas |
/ |
/ |
500 |
|
Mapa pamięci modułu
Kompatybilny z CMIS wersja 4.0/ SFF8636
Informacje o zamawianiu
|
Numer części |
Opis |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 do 2xQSFP28 SR2 AOC xxM |
Często zadawane pytania
1. Co to jest aktywny kabel optyczny?
Odp.: Aktywny kabel optyczny (AOC) to kabel do szybkiej transmisji danych, który integruje technologię światłowodową z komponentami elektrycznymi, aby umożliwić przesyłanie sygnałów danych na duże odległości. Jest często wykorzystywany w zastosowaniach takich jak centra danych, obliczenia o wysokiej wydajności i systemy sieciowe.
2. Jaka jest różnica pomiędzy kablami aktywnymi i pasywnymi?
Odp.: Podsumowując, chociaż zarówno kable aktywne, jak i pasywne służą do przesyłania sygnałów, kable aktywne zawierają wbudowane komponenty elektroniczne, które aktywnie zarządzają sygnałem i wzmacniają go, podczas gdy kable pasywne opierają się wyłącznie na nieodłącznych właściwościach materiału przewodzącego do transmisji sygnału .
3. Jaka jest maksymalna długość aktywnego kabla optycznego?
Odp.: Maksymalna długość aktywnego kabla optycznego może się różnić w zależności od takich czynników, jak jakość kabla, szybkość transmisji danych i zastosowana technologia. Jednakże aktywne kable optyczne mają potencjał osiągnięcia znacznie większych odległości transmisji w porównaniu z kablami pasywnymi. W niektórych przypadkach aktywne kable optyczne mogą osiągać odległości transmisji sięgające kilkuset metrów, a nawet kilometrów, w zależności od technologii i zastosowania. Należy pamiętać, że konkretna maksymalna długość będzie zależała od specyfikacji produktu dostarczonej przez producenta aktywnego kabla optycznego.
