Usługa modułu optycznego modułu nadawczo-odbiorczego D-net
● Pomoc dotycząca zgodności:D-NET oferuje usługi kompatybilności zapewniające kompatybilność modułów optycznych ze sprzętem wiodących producentów.
● Spersonalizowane usługi:D-NET zapewnia opcje dostosowywania OEM dla swoich produktów. Na życzenie klienta istnieje możliwość zamówienia kolorowych etykiet z logo dostosowanych do jego potrzeb.
● Standardowy okres dostawy:3 dni
● Rozbudowane rozwiązania wysyłkowe:D-NET współpracuje z renomowanymi firmami kurierskimi, takimi jak SF, FedEx, DHL, UPS i innymi, aby zapewnić niezawodne usługi wysyłkowe.
Cechy
● Obsługuje przepływność do 1,25 Gb/s
● Posiada moduł SFP z możliwością podłączenia podczas pracy
● Wyposażony w laser CWDM DFB i fotodetektor PIN, zdolny do transmisji do 80 km na SMF
● Zgodny ze specyfikacjami SFP MSA i SFF-8472, wyposażony w podwójne gniazdo LC
● Zgodny z dyrektywą RoHS
● Zasilany pojedynczym zasilaczem +3.3V
● Zawiera cyfrowe monitorowanie diagnostyczne w czasie rzeczywistym
● Zakres temperatur obudowy operacyjnej:
-Standard: stopień od 0 do +70
- Przemysłowy: stopień od -40 do +85
Aplikacje
● Systemy optyczne 1,25 Gb/s
● Gigabitowy Ethernet
● Fibre Channel 1,063 Gb/s
● Inne łącza optyczne
Szczegóły produktu
Transceivery są w pełni zgodne z umową SFP Multi-Source Agreement i funkcjami diagnostyki cyfrowej określonymi w SFF-8472. Składają się z trzech podstawowych elementów: nadajnika laserowego CWDM DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU. Wszystkie moduły spełniają standardy bezpieczeństwa lasera klasy I.
Popularne Tagi: SFP 1G 1000base CWDM 1270nm 80km, Chiny SFP 1G 1000base CWDM 1270nm 80km producenci, dostawcy, fabryka, Komponenty optyczne urządzeń medycznych, Transceiver SFP dla standardów SFF-8648, Kabel Breakout DAC dla bezprzewodowego urządzenia audio, 800G Transceiver dla IoT, Kabel do wciągającego dźwięku, Transceiver SFP dla standardów SFF-8707
Absolutne maksymalne oceny
|
Parametr |
Symbol |
Min |
Maks |
Jednostka |
|
Napięcie zasilania |
Vcc powiedział: |
-0.5 |
4.5 |
V |
|
Temperatura przechowywania |
Ts |
-40 |
+85 |
stopień |
|
Wilgotność robocza |
- |
5 |
85 |
% |
Zalecane warunki pracy
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
|
|
Temperatura obudowy operacyjnej |
Norma |
Tc |
0 |
+70 |
stopień |
|
|
Rozszerzony |
-20 |
+80 |
stopień |
|||
|
Przemysłowy |
-40 |
+85 |
stopień |
|||
|
Napięcie zasilania |
Vcc powiedział: |
3.135 |
3.30 |
3.465 |
V |
|
|
Prąd zasilania |
Icc |
300 |
mama |
|||
|
Szybkość transmisji danych |
0.1 |
1.25 |
Gb/s |
|||
Charakterystyka optyczna i elektryczna
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
Notatki |
||
|
Nadajnik |
||||||||
|
Środkowa długość fali |
λc |
λc-6.5 |
λc |
λc+6.5 |
Nm |
|||
|
Szerokość widmowa (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Współczynnik tłumienia trybu bocznego |
Wiadomości SMSR |
30 |
- |
dB |
||||
|
Średnia moc wyjściowa |
Pna zewnątrz |
0 |
+4.0 |
Dbm |
1 |
|||
|
Współczynnik wymierania |
Ostry dyżur |
9.0 |
Db |
|||||
|
Różnica wahań wejścia danych |
VW |
180 |
1200 |
Mv |
2 |
|||
|
Impedancja różnicowa wejścia |
ZW |
90 |
100 |
110 |
Ω |
|||
|
TX Wyłącz |
Wyłączyć |
2.0 |
Vcc powiedział: |
V |
||||
|
Włączać |
0 |
0.8 |
V |
|||||
|
Błąd TX |
Wada |
2.0 |
Vcc powiedział: |
V |
||||
|
Normalna |
0 |
0.8 |
V |
|||||
|
Odbiornik |
||||||||
|
Środkowa długość fali |
λc |
1270 |
1610 |
nm |
||||
|
Czułość odbiornika |
-26 |
Dbm |
3 |
|||||
|
Przeciążenie odbiornika |
-1 |
Dbm |
3 |
|||||
|
LOS cofnij potwierdzenie |
LOSD |
-27 |
Dbm |
|||||
|
Twierdzenie LOS |
LOSA |
-38 |
Dbm |
|||||
|
Histereza LOS |
0.5 |
4 |
Db |
|||||
|
Różnica wahań sygnału wyjściowego danych |
Vna zewnątrz |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Wysoki |
2.0 |
Vcc |
V |
||||
|
Niski |
0.8 |
V |
||||||
Notatki
1. Moc optyczna zostaje uruchomiona w SMF.
2. Wejście PECL, wewnętrznie sprzężone prądem zmiennym i zakończone.
3. Zmierzono za pomocą wzorca testowego PRBS 27-1 przy 1250 Mb/s, BER mniejszy lub równy 1×10-12.
4. Wewnętrznie sprzężony prądem zmiennym.
Informacje o zamawianiu
|
Numer części |
Opis |
|

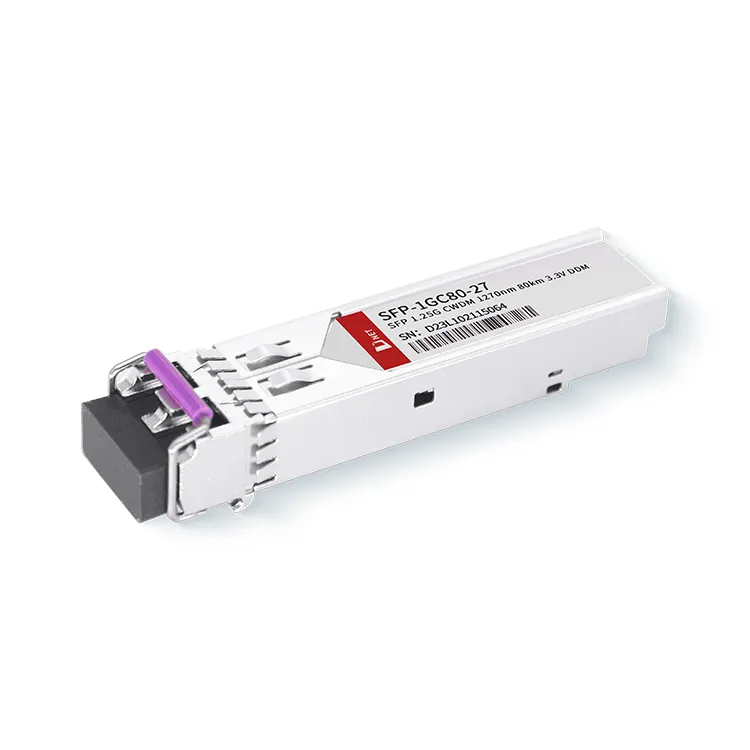

SFP-1GC80-27 |
Transceiver SFP CWDM 1,25 Gb/s, tryb pojedynczy, zasięg 80 km |
Często zadawane pytania
1. Co oznacza 1G SFP?
Odp.: 1G SFP oznacza 1-gigabitową wtyczkę typu small form-factor Pluggable, która obsługuje prędkość transmisji danych 1 Gigabit na sekundę.
2. Jak wybrać transceiver SFP?
1. Zgodność: Sprawdź, czy moduł SFP nadaje się do użytku ze sprzętem sieciowym.
2. Szybkość transmisji danych: ustal niezbędną szybkość transmisji danych w oparciu o konkretne wymagania sieci.
3. Typ światłowodu: Zastanów się, czy będziesz używać kabli światłowodowych jednomodowych czy wielomodowych.
4. Odległość: ustal odległość pomiędzy punktami nadawczymi i odbiorczymi w sieci.
5. Typ złącza: Sprawdź typ złącza potrzebny dla Twoich urządzeń sieciowych.
