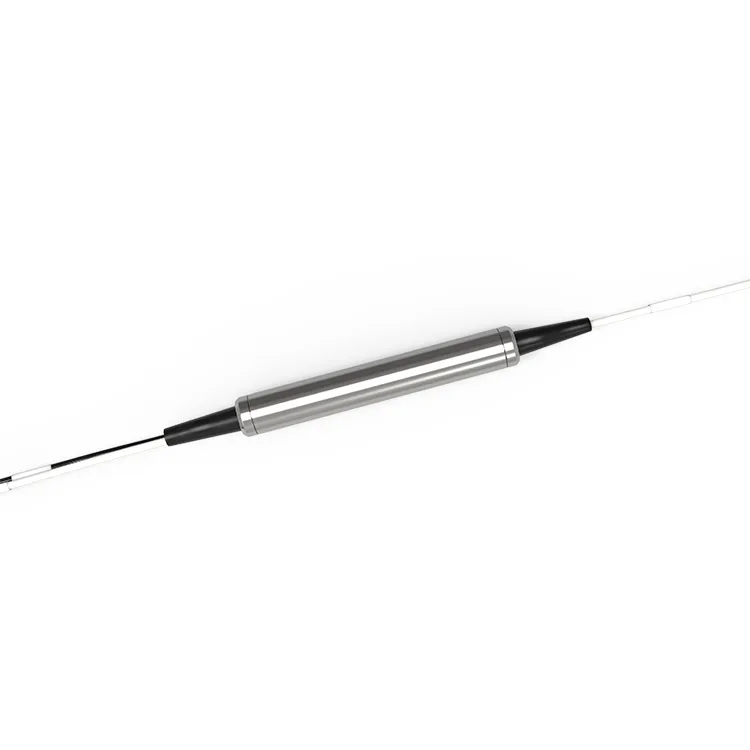

3-portowy element pasywny z filtrem DWDM 50 GHz

3-portowy filtr DWDM 50 GHz umożliwia multipleksowanie i demultipleksowanie wielu sygnałów optycznych na jednym włóknie przy użyciu siatki długości fal ITU. Poszczególne komponenty są dostępne w odstępie międzykanałowym ITU wynoszącym 50 GHz. Technologia ta stanowi idealne rozwiązanie dla firm telekomunikacyjnych, centrów danych i przedsiębiorstw na całym świecie.

Wyślij zapytanie

Opis

Parametry techniczne

Szczegóły produktu

Filtry DWDM 50 GHz o częstotliwości 50 GHz mogą ekranować i modulować sygnał optyczny w paśmie 50 GHz. 3-portowy element filtra DWDM 50 GHz może być używany jako punkt wstawiania, ekstrakcji i monitorowania w światłowodowym systemie komunikacji. Technologia DWDM może jednocześnie przesyłać wiele sygnałów optycznych o różnych długościach fal, co znacznie zwiększa wydajność transmisji systemów komunikacji światłowodowej. Filtry DWDM 50 GHz są szeroko stosowane w sieciach dostępowych, systemach Metro WDM, systemach WDM dalekiego zasięgu i sieciach korporacyjnych.

Popularne Tagi: 3-portowy element pasywny filtra DWDM 50 GHz, Chiny 3-portowy element pasywny filtra DWDM 50 GHz producenci, dostawcy, fabryka, Fototransystory, Fotodiody pinowe, Optyka na podczerwień, Komponenty optyczne systemów obrazowania, Komponenty optyczne dla systemów telekomunikacyjnych, Fotodiody lawinowe

Specyfikacje produktu

Zakres długości fali	Kanały ITU w paśmie C lub L 186,6 do 196,1 THz	Technologia	TFF (filtr cienkowarstwowy)
Szerokość pasma przepustowego @ -0,5 dB	Większe lub równe 0.22 nm	Przenoszenie tętnienie pasma przepustowego	Mniejsze lub równe 0,40 dB
Przenoszenie wprowadzenie strata	Mniejsze lub równe 0,8 dB	Pasmo przenoszenia odbicia marszczyć	Mniejsze lub równe 0,20 dB
Tłumienie odbicia	Mniejsze lub równe 0,40 dB	Przenoszenie izolacja (adj kanał)	Większy lub równy 20 dB
Przenoszenie izolacja (kanał inny niż adj)	Większy lub równy 45 dB	Izolacja odbicia	Większy lub równy 12dB
Zależne od polaryzacji strata	Mniejsze lub równe 0,2 dB	Tryb polaryzacji dyspersja	Mniejsze lub równe 0.2ps
Kierunkowość	Większy lub równy 50 dB	Strata zwrotna	Większy lub równy 45 dB
Obsługa mocy optycznej	Większe lub równe 500	Temperatura	Działanie: od-40 do +85 stopnia Przechowywanie: od -40 do +85 stopnia
Typ włókna	SMF-28tj	Wymiar opakowania	∮5,5 x dł. 34 mm

Notatka:
1) Wszystkie dane techniczne dotyczą urządzeń bez złączy i mają gwarantowaną długość fali, polaryzację i temperaturę.
2) Wartości PMD i dyspersji chromatycznej są gwarantowane konstrukcyjnie.3) Dane techniczne mogą ulec zmianie bez powiadomienia.

Informacje o zamawianiu

RD-D	- Pakiet	-Złącze Typ	U/A	-Plan kanału	-Typ włókna	-Długość włókna	-50G
	P.: Stal	0: Brak złącza	U: UPC	C19	25: 250um włókno	005: 0.5+/-0.1m	50G: 50 GHz
	G: Szkło	1: Ł.C	Odp.: APC	C20	90: 900um włókno	01: 1.0+/-0.1m
		2: SC		C21		inni
		3: FC		inni
		4: Inni

Przykład:RD-DS1U-C19-2505-50G: 3 porty 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M włókno stalowe.

Często zadawane pytania

P: Co to jest komponent ITU 3-portu DWDM 50 GHz?

Odp.: Komponent 3-portu 50 GHz DWDM ITU to rodzaj komponentu optycznego, który umożliwia multipleksowanie (łączenie) i demultipleksację (rozdzielanie) wielu długości fali światła w sieci optycznej. Przeznaczony jest do pracy w sieci ITU (Międzynarodowy Związek Telekomunikacyjny), która określa zestaw standardowych długości fal do stosowania w komunikacji optycznej.

P: Jaka jest tłumienność wtrąceniowa komponentu ITU 3-portu 50 GHz DWDM?

Odp.: Tłumienie wtrąceniowe transmisji komponentu ITU DWDM {{{0}}portu 50 GHz DWDM jest zazwyczaj mniejsze niż 0,8 dB; Tłumienie wtrąceniowe odbicia mniejsze niż 0,40 dB.
