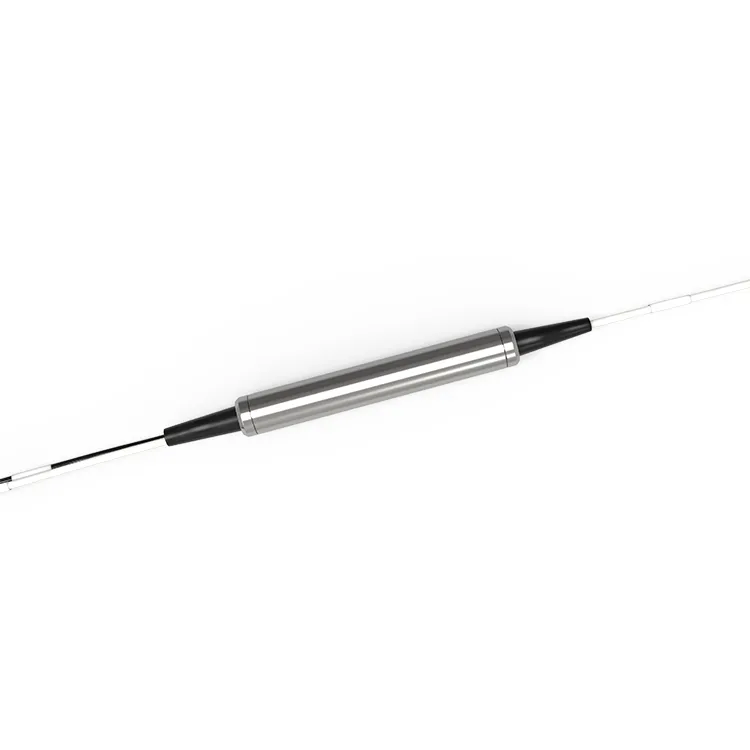

Filtr FWDM TX1550 RX1310 1490 Komponent pasywny

FWDM jest kluczowym elementem systemów komunikacji optycznej, takich jak światłowody do domu (FTTH) i sieci telekomunikacyjne. Pozwala na efektywną transmisję danych na większe odległości przy minimalnej degradacji sygnału. Sygnał TX o długości fali 1550 nm jest powszechnie stosowany w komunikacji światłowodowej na duże odległości ze względu na niższy współczynnik tłumienia w porównaniu z krótszymi falami. Z drugiej strony sygnały RX przy 1310 nm i 1490 nm są powszechnie stosowane w pasywnych sieciach optycznych (PON) do transmisji na krótkich i średnich dystansach.

Wyślij zapytanie

Opis

Parametry techniczne

Opis produktu

Komponent pasywny filtra FWDM TX1550 RX1310 1490 to wysoce wydajny i niezawodny element komunikacji optycznej zaprojektowany do oddzielania i łączenia długości fal o różnych poziomach mocy. Dzięki zastosowaniu technologii podziału optycznego dzieli sygnały na różne długości fal w celu transmisji, zwiększając w ten sposób wydajność komunikacji i zapewniając bardziej stabilną transmisję danych. Znacząco zwiększa to ogólną wydajność systemu komunikacji optycznej. Znajduje szerokie zastosowanie we wzmacniaczach optycznych i zastosowaniach CATV.

Popularne Tagi: filtr fwdm tx1550 rx1310 1490 element pasywny, Chiny filtr fwdm tx1550 rx1310 1490 producenci, dostawcy, fabryka elementów pasywnych, Filtry dichroiczne, Lustra optyczne, Rozdzielacze światłowodowe, Kable światłowodowe, Fotodiody lawinowe, Neutralne filtry gęstości

Specyfikacje produktu

Długość fali	TX1550 RX1310/1490nm	Technologia	TFF (filtr cienkowarstwowy)
Pasmo przepustowe	1540 ~ 1650 nm	Odbicie	1260~1360&1480~1500
Tętnienie pasma przepustowego	Mniejsze lub równe 0,30 dB	IL @ Pasmo przepustowe	Mniejsze lub równe 0,60 dB
Tętnienie pasma odbicia	Mniejsze lub równe 0,20 dB	IL @ Refleksja	Mniejsze lub równe 0,40 dB
Izolacja transmisji (adj kanał)	Większy lub równy 30 dB	Izolacja transmisji (kanał nieadj)	Większy lub równy 50 dB
Izolacja odbicia	Większy lub równy 15 dB	Straty zależne od polaryzacji	Mniejsze lub równe 0,1 dB
Dyspersja w trybie polaryzacyjnym	Mniejsze lub równe 0.2ps	Stabilność termiczna	Mniejszy lub równy 0.005N
Kierunkowość	Większy lub równy 50 dB	Strata zwrotna	Większy lub równy 45 dB
Obsługa mocy optycznej	Mniejsza lub równa 500 mW	Temperatura	Praca w temperaturze -40 do 85 stopni Przechowywanie -40 do 85 stopni
Typ włókna	SMF-28tj	Wymiar opakowania	Stal ∮5,5 x L34mm ABS 90 * 20 * 10 nm

Notatka.
1) Wszystkie dane techniczne dotyczą urządzeń bez złączy i mają gwarantowaną długość fali, polaryzację i temperaturę.
2) Wartości PMD i dyspersji chromatycznej są gwarantowane konstrukcyjnie.
3) Dane techniczne mogą ulec zmianie bez powiadomienia.

Informacje o zamówieniu

FW	- Pakiet	-Typ złącza	U/A	-55	-Typ włókna	-Długość włókna
	P.: Stal	0: Brak złącza	U: UPC	55: 1550 nm	9: 0, 9 mm włókno	005: 0.5+/-0.1m
	B: SKRZYNKA ABS	1: Ł.C	Odp.: APC		20:2,0 mm	01: 1.0+/-0.1m
	Inni	2: SC			30:2,0 mm	inni
		3: FC			Inni
		4: Inni

Często zadawane pytania

P: Co oznacza FWDM TX 1550nm RX 1310 / 1490nm?

Odp.: To urządzenie FWDM może odbierać sygnał o długości fali 1310 nm lub 1490 nm i jednocześnie transmitować sygnał o długości fali 1550 nm. Celem jest przesyłanie wielu sygnałów w jednym włóknie.

P: Jakie szybkości przesyłania danych obsługuje FWDM TX 1550nm RX 1310 / 1490nm?

Odp.: Urządzenie obsługuje różne szybkości transmisji danych, w tym 1 Gb/s, 10 Gb/s, 40 Gb/s i 100 Gb/s itp.

P: Jaka jest rola FWDM TX 1550nm RX 1310/1490nm?

Odp.: Urządzenie może oddzielić sygnał 1310 nm lub 1490 nm od sygnału 1550 nm, aby zredukować zakłócenia międzysygnałowe i poprawić jakość sygnału podczas transmisji.
