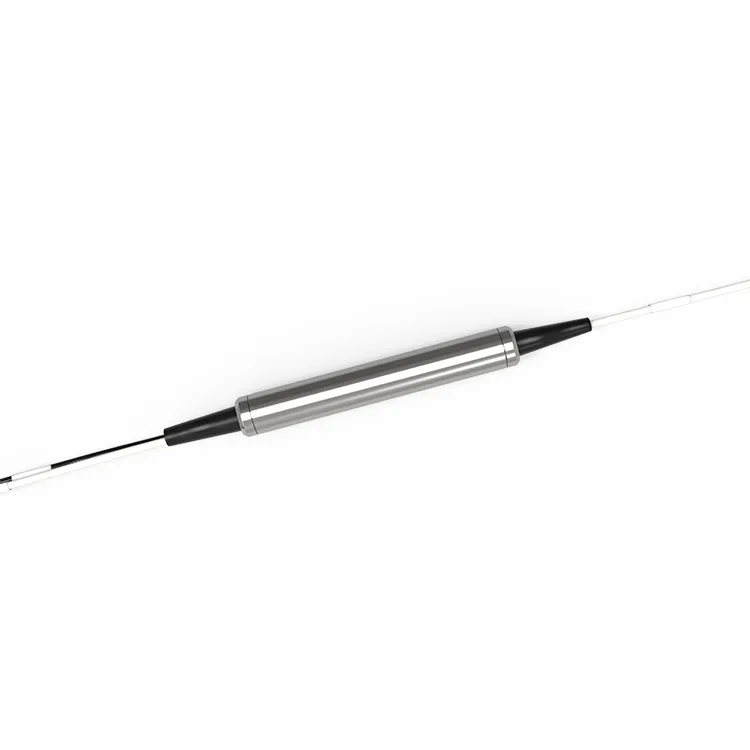

Filtr OTDR 1625nm Komponent FWDM

Komponent OTDR FWDM 1625 firmy D-NET, wykorzystujący technologię TFF (filtr cienkowarstwowy), charakteryzujący się niskimi stratami wtrąceniowymi, doskonałą niezawodnością i stabilnością. Filtry OTDR 1625 nadają się do systemu monitorowania linii kablowych światłowodowych OTDR.

Wyślij zapytanie

Opis

Parametry techniczne

Opis produktu

OTDR (optyczny reflektometr w dziedzinie czasu) to technologia wykorzystywana do wykrywania odbicia i utraty sygnału w światłowodowych łączach komunikacyjnych. FWDM OTDR 1625nm to element filtrujący używany do filtrowania sygnałów optycznych o długości fali innej niż 1625nm, odpowiedni dla technologii FWDM, która jest technologią umożliwiającą przesyłanie sygnałów optycznych o wielu długościach fal w jednym włóknie. Dzięki zastosowaniu komponentu OTDR FWDM 1625 możemy podczas testów odfiltrowywać sygnały o innych długościach fal i skupiać się wyłącznie na sygnałach o docelowej długości fali, poprawiając dokładność i precyzję pomiaru.

Aplikacje

● Wzmacniacze optyczne
● telewizja kablowa
● OTDR

Popularne Tagi: Filtr OTDR 1625nm FWDM, Chiny Filtr OTDR 1625nm FWDM Producenci, dostawcy, fabryka, Fotodiody lawinowe, filtry Notch, Komponenty optyczne systemów obrazowania, Komponenty optyczne urządzeń medycznych, komponenty optyczne do teleskopii, soczewki Plano-Convex

Specyfikacje produktu

Długość fali	TX1625 RX1310/1490/1550nm	Technologia	TFF (filtr cienkowarstwowy)
Pasmo przepustowe	1600 ~ 1670 nm	Odbicie	1260~1580
Tętnienie pasma przepustowego	Mniejsze lub równe 0,30 dB	IL @ Pasmo przepustowe	Mniejsze lub równe 0,60 dB
Tętnienie pasma odbicia	Mniejsze lub równe 0,20 dB	IL @ Refleksja	Mniejsze lub równe 0,40 dB
Izolacja transmisji (adj kanał)	Większy lub równy 30 dB	Izolacja transmisji (kanał nieadj)	Większy lub równy 50 dB
Izolacja odbicia	Większy lub równy 15 dB	Straty zależne od polaryzacji	Mniejsze lub równe 0,1 dB
Dyspersja w trybie polaryzacyjnym	Mniejsze lub równe 0.2ps	Stabilność termiczna	Mniejszy lub równy 0.005N
Kierunkowość	Większy lub równy 50 dB	Strata zwrotna	Większy lub równy 45 dB
Obsługa mocy optycznej	Mniejsza lub równa 500 mW	Temperatura	Praca w temperaturze -40 do 85 stopni Przechowywanie -40 do 85 stopni
Typ włókna	SMF-28tj	Wymiar opakowania	Stal ∮5,5 x L34mm ABS 902010nm

Notatka.
1) Wszystkie dane techniczne dotyczą urządzeń bez złączy i mają gwarantowaną długość fali, polaryzację i temperaturę.
2) Wartości PMD i dyspersji chromatycznej są gwarantowane konstrukcyjnie.
3) Dane techniczne mogą ulec zmianie bez powiadomienia

Informacje o zamówieniu

FW	- Pakiet	-Typ złącza	U/A	-1625	-Typ włókna	-Długość włókna
	P.: Stal	0: Brak złącza	U: UPC		9: 0, 9 mm włókno	005: 0.5+/-0.1m
	B: SKRZYNKA ABS	1: Ł.C	Odp.: APC		20:2,0 mm	01: 1.0+/-0.1m
	Inni	2: SC			30:2,0 mm	inni
		3: FC			Inni
		4: Inni

Często zadawane pytania

P: Jaka jest funkcja FWDM OTDR 1625nm?

Odp.: Zadaniem filtrów OTDR 1625 jest umożliwienie transmisji wielu sygnałów optycznych za pomocą jednego kabla światłowodowego, zwiększając w ten sposób wydajność i szybkość transmisji danych w sieci.

P: Co to jest OTDR i jak działa?

Odp.: OTDR (optyczny reflektometr w dziedzinie czasu) to urządzenie wykorzystujące impulsy optyczne do pomiaru długości, tłumienia i charakterystyki strat kabla światłowodowego. Wysyła impuls laserowy o dużej mocy do światłowodu, a następnie mierzy odbite światło, aby określić stan kabla.
